Thảm kịch kiệt sức của động cơ thường bắt đầu bằng việc nhiệt độ tăng liên tục mà không được chú ý. Bộ bảo vệ động cơ rơle quá tải nhiệt bền bỉ của SPX là 'kẻ kết thúc' quá trình bí mật này. Vai trò của nó không chỉ là một công tắc cảm biến dòng điện đơn giản mà còn là một 'hệ thống tương tự nhiệt điện' phức tạp. Mỗi thành phần lưỡng kim bên trong nó là một "mô hình nhiệt" đã được hiệu chỉnh, tái tạo theo thời gian thực trạng thái làm nóng và làm mát của cuộn dây động cơ dưới cùng một dòng điện. Khi mô hình bên ngoài xác định rằng đã đạt đến giới hạn nhiệt, điều đó có nghĩa là phần bên trong của động cơ cũng đang gặp nguy hiểm và hoạt động bảo vệ ngay lập tức được kích hoạt. Đây là triết lý bảo vệ phòng ngừa bắt nguồn từ bản chất vật chất và đi trước thiệt hại.
Bộ phận làm nóng nối tiếp với mạch chính chuyển đổi trực tiếp dòng điện thành năng lượng nhiệt theo mối quan hệ vuông góc (P=I 2 R) mà không cần chuyển đổi trung gian hoặc nguồn điện bên ngoài, đây là mô phỏng trực tiếp nhất về tổn thất động cơ.
Năng lượng nhiệt gây ra biến dạng uốn tích lũy và có thể kiểm soát được của các tấm lưỡng kim với các công thức cụ thể. Biến này là tích phân nhiệt của hàm thời gian và dòng điện. Khi biến dạng tích lũy đạt đến ngưỡng cài đặt cơ học, cơ chế giải phóng ngay lập tức hoạt động, hoàn thành quá trình chuyển đổi đáng tin cậy từ năng lượng nhiệt sang năng lượng cơ học và sau đó sang tín hiệu điều khiển.
Tuổi thọ của vật liệu cách điện động cơ giảm theo cấp số nhân theo nhiệt độ (chẳng hạn như “quy tắc 10 độ”). Đặc tính nghịch đảo theo thời gian của Bảo vệ động cơ rơle quá tải nhiệt (quá tải càng lớn, hoạt động càng nhanh) hoàn toàn phù hợp với nó, can thiệp trước điểm tới hạn làm giảm mạnh tuổi thọ cách điện.
Bảo vệ động cơ rơle quá tải nhiệt tùy chỉnh bán buôn hiểu và cho phép động cơ quá tải hợp lý trong quá trình khởi động hoặc yêu cầu quy trình ngắn hạn và chỉ thực hiện hành động khi sản phẩm có mức độ và thời gian quá tải (tức là "tích tụ nhiệt") vượt quá ngưỡng an toàn, tránh tắt máy không cần thiết.
Trong các hệ thống điều khiển điện tử hiện đại, nhiều thiết bị bảo vệ khác nhau phối hợp với nhau để tạo thành hệ thống phòng thủ theo chiều sâu:
Cầu dao (CB/MCCB) là người bảo vệ lưới điện, chịu trách nhiệm giải quyết các sự cố thảm khốc như đoản mạch, bảo vệ dây cáp và kiến trúc hệ thống.
Rơle quá tải nhiệt loại bảo vệ động cơ là một bộ phận bảo vệ vừa khít với thân động cơ, chuyên dụng để chống lại mối đe dọa thường xuyên về hư hỏng nhiệt do quá tải và gián đoạn pha.
Chức năng bảo vệ bên trong của bộ biến tần/bộ khởi động mềm cung cấp khả năng bảo vệ ở cấp độ quy trình và thuật toán, chẳng hạn như quá dòng, quá điện áp, v.v., nhưng hiệu quả của nó phụ thuộc vào cài đặt thông số và tình trạng của chính nó.
Việc chọn Bảo vệ động cơ rơle quá tải nhiệt chất lượng cao có nghĩa là thêm một lớp bảo vệ nhiệt độc lập, thuần túy và dự phòng dựa trên các nguyên tắc khác nhau cho động cơ, đây là mức độ tư duy bảo mật cao nhất.
Máy nghiền khai thác mỏ và máy nghiền bi; Máy ép con lăn và quạt lớn của nhà máy xi măng được thiết kế để đối phó với môi trường bụi và va đập cao.
Rơ-le bảo vệ quá tải nhiệt có thể sử dụng cho máy bơm chữa cháy và máy bơm nước sinh hoạt trong các tòa nhà; Máy bơm nâng nước và máy thổi xử lý nước thải được sử dụng để bảo vệ an toàn công cộng và sinh kế của người dân.
Chức năng bảo vệ trục chính và động cơ dẫn liệu của máy ép phun nhựa và trung tâm gia công kim loại cũng như bảo vệ động cơ rơle quá tải nhiệt giúp duy trì giá trị cốt lõi và danh tiếng của thiết bị.
| Khung(A) | STH-T18(TH-T18) | STH-T25(TH-T25) | STH-T50(TH-T50) | |||||
| Công tắc tơ AC Suitabie | S-M10/12 | S-M20/25 | S-M35/50 | |||||
| Cấu trúc liên hệ phụ trợ | Trả lại thủ công hoặc tự động | |||||||
| Điều chỉnh phạm vi lựa chọn (A) | Chọn (A) | Điều chỉnh phạm vi (A) | Chọn (A) | Điều chỉnh phạm vi (A) | Chọn (A) | Điều chỉnh phạm vi (A) | ||
| 0,24A | 0,2 ~ 0,32 | 1,3A | 1 ~ 1,6 | 29 | 24~34 | |||
| 0,35A | 0,28 ~ 0,42 | 1,7A | 1,4 ~ 2,0 | 35 | 30~40 | |||
| 0,5A | 0,4 ~ 0,6 | 2.1A | 1,7 ~ 2,5 | 42 | 34~50 | |||
| 0,7A | 0,55 ~ 0,85 | 2,5A | 2~3 |
|
|
|||
| 0,9A | 0,7 ~ 1,1 | 3,6A | 2,8 ~ 4,4 |
|
|
|||
| 1,3A | 1 ~ 1,6 | 5A | 4~6 |
|
|
|||
| 1,7A | 1,4 ~ 2,0 | 6,6A | 5,2 ~ 8 |
|
|
|||
| 2.1A | 1,7 ~ 2,5 | 9A | 7~11 |
|
|
|||
| 2,5A | 2~3 | 11A | 9~13 |
|
|
|||
| 3,6A | 2,8 ~ 4,4 | 15A | 12~18 |
|
|
|||
| 5A | 4~6 | 19A | 16~22 |
|
|
|||
| 6,6A | 5,2 ~ 8 | 22A | 18~26 |
|
|
|||
| 9A | 7~11 | 29A | 24~34 |
|
|
|||
| 11A | 9~13 | 35A | 30~40 |
|
|
|||
| Cấu trúc liên hệ phụ trợ | 1a1b(1NO+1NC) | |||||||

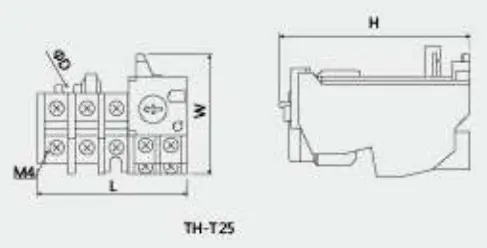

| Kích thước phác thảo và cài đặt |
|
|
|
|||||
| Kiểu | L | W | H | φD |
|
|
||
| TH-T25 | 63 | 51 | 81 | 4.5 |
|
|
||
