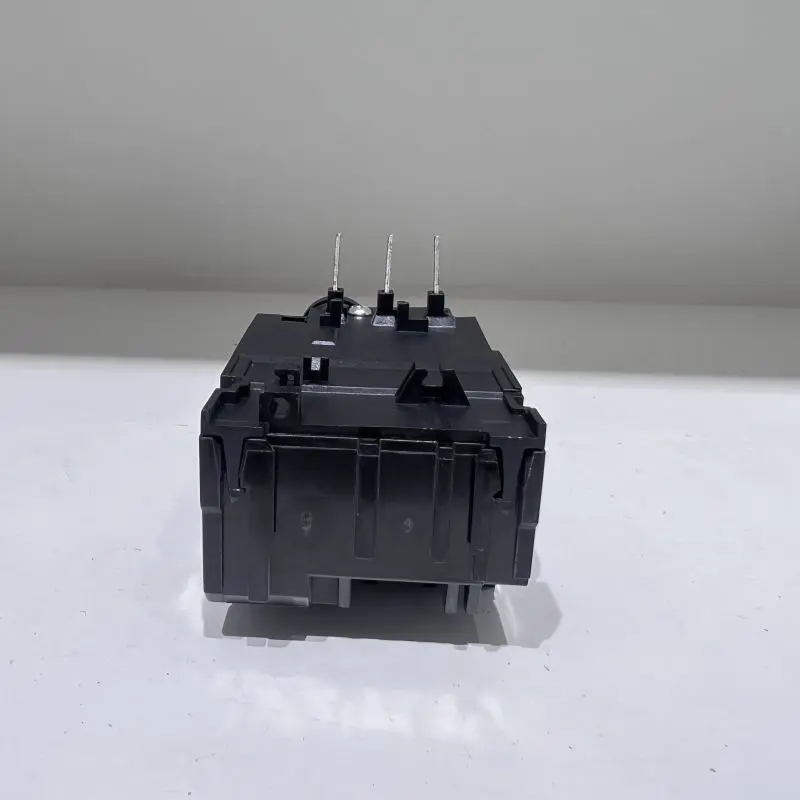

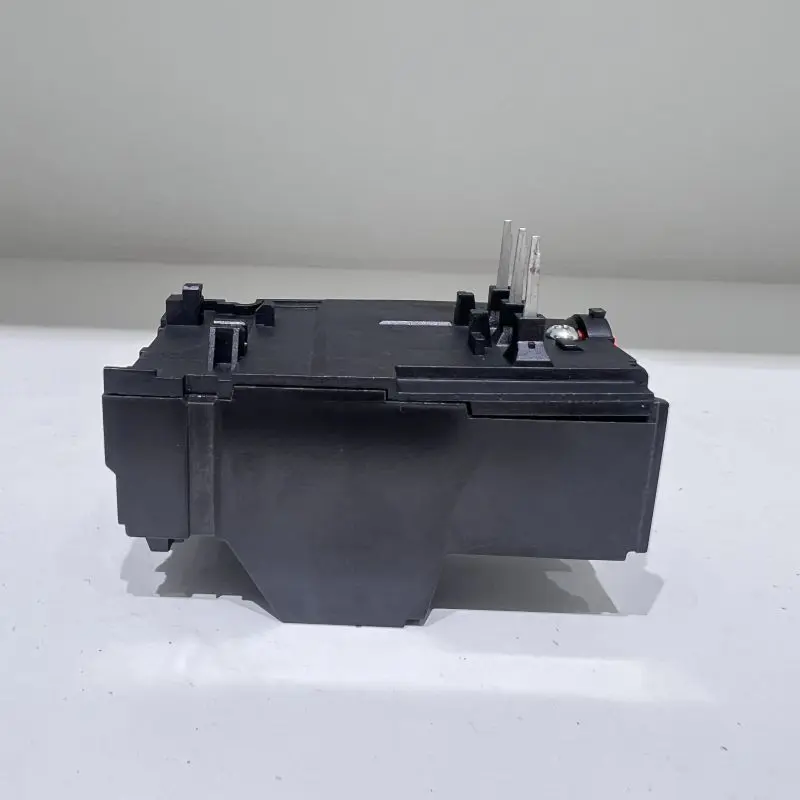

Rơle chống quá tải nhiệt TH-N12

Trong lĩnh vực phân phối điện công nghiệp và điều khiển tự động hóa, có một số lượng lớn động cơ vừa và nhỏ, và các yêu cầu bảo vệ của chúng đòi hỏi cả độ chính xác và độ tin cậy cũng như khả năng tích hợp và bảo trì dễ dàng. Rơ-le chống quá tải nhiệt TH-N12 có chất lượng cao của nhà máy SPX và được chứng nhận CE là mô-đun bảo vệ được tiêu chuẩn hóa được thiết kế để đáp ứng nhu cầu rộng rãi này. Nó không theo đuổi phạm vi cực rộng nhưng cung cấp hiệu suất bảo vệ ổn định và hoàn thiện cao trong phạm vi dòng điện được tối ưu hóa. Cho dù được tích hợp vào bộ khởi động động cơ mới hay được sử dụng để bảo trì và thay thế các hệ thống hiện có, TH-N12 đều cung cấp cho người dùng giải pháp bảo vệ an toàn, đáng tin cậy và dễ quản lý với giao diện được tiêu chuẩn hóa và thang điều chỉnh rõ ràng.

Tính năng

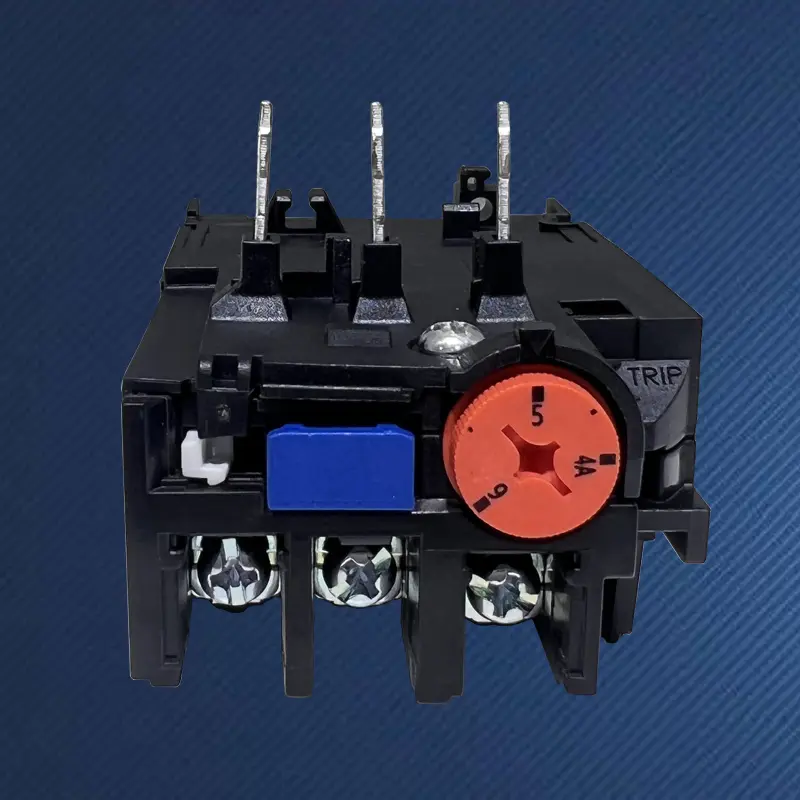

Núm điều chỉnh trung tâm có thang đo giá trị dòng điện rõ ràng, giúp người dùng cài đặt trực quan và chính xác theo dòng định mức của động cơ. Hoạt động trực quan, giảm việc đoán và sai sót trong quá trình gỡ lỗi.
Thiết kế sản phẩm có cửa sổ chỉ báo hành trình (thường thay đổi màu sắc nổi bật) và nút reset thủ công, giúp hiển thị rõ trạng thái thiết bị trong nháy mắt để chẩn đoán lỗi và khôi phục hệ thống nhanh chóng.
Rơle chống quá tải nhiệt TH-N12 chất lượng cao SPX dựa trên nguyên lý uốn và làm nóng dải lưỡng kim cổ điển, cung cấp khả năng bảo vệ quá tải phù hợp với đặc tính nhiệt của động cơ. Cơ cấu tấm dẫn hướng vi sai tích hợp đảm bảo khả năng tăng tốc phản ứng vấp khi mất pha và lỗi mất cân bằng ba pha nghiêm trọng.
Thường được thiết kế để lắp đặt cắm trực tiếp với các công tắc tơ AC nhỏ cùng dòng hoặc kiểu máy cụ thể, Rơle chống quá tải nhiệt TH-N12 tạo thành một bộ khởi động điện từ nhỏ gọn và đáng tin cậy, tiết kiệm không gian lắp đặt và thời gian đi dây.
Các mẫu chất lượng cao sẽ bao gồm tính năng bù nhiệt độ môi trường để giảm thiểu tác động của sự thay đổi nhiệt độ môi trường đến đặc tính vận hành của dải lưỡng kim, đảm bảo tính ổn định của chức năng bảo vệ Rơle Quá tải Nhiệt TH-N12 trong phạm vi nhiệt độ rộng hơn.
Vỏ có thể cung cấp khả năng chống bụi cơ bản và bảo vệ cảm ứng vô tình cho các cơ chế chính xác bên trong và phù hợp để lắp đặt trong các tủ điều khiển khác nhau.

Kịch bản ứng dụng chính

TH-N12 phù hợp cho các ứng dụng công suất vừa và nhỏ yêu cầu sự bảo vệ đáng tin cậy và không gian hạn chế:
Bảo vệ động cơ cho máy đóng gói, băng tải nhỏ, máy trộn, quạt và các thiết bị khác.
Điều khiển máy đơn các cửa tự động, thiết bị thông gió, máy bơm nước,..
Là phụ kiện bảo vệ tiêu chuẩn cho bộ thực thi (công tắc tơ) ở đầu ra của PLC hoặc bộ điều khiển.
Rơle chống quá tải nhiệt TH-N12 là model phổ thông được sử dụng rộng rãi, thường được sử dụng để thay thế các rơle nhiệt cùng loại bị hư hỏng trong các hệ thống cũ.

Rơle nhiệt STH-N12 phù hợp với Contactor AC S-C10/12

Khung(A)	STH-N18(TH-N18)		STH-N25(TH-N25)		STH-N50(TH-N50)
Công tắc tơ AC Suitabie	S-C10/12		S-C21/25		S-C50/95
Cấu trúc liên hệ phụ trợ	Trả lại thủ công hoặc tự động
Điều chỉnh phạm vi lựa chọn (A)	Chọn (A)	Điều chỉnh phạm vi (A)	Chọn (A)	Điều chỉnh phạm vi (A)	Chọn (A)	Điều chỉnh phạm vi (A)
	0,24A	0,2 ~ 0,32	1,3A	1 ~ 1,6	15A	12~18
	0,35A	0,28 ~ 0,42	1,7A	1,4 ~ 2,0	19A	16~22
	0,5A	0,4 ~ 0,6	2.1A	1,7 ~ 2,5	22A	18~26
	0,7A	0,55 ~ 0,85	2,5A	2~3	29A	24~34
	0,9A	0,7 ~ 1,1	3,6A	2,8 ~ 4,4	35A	30~40
	1,3A	1 ~ 1,6	5A	4~6	42A	34~50
	1,7A	1,4 ~ 2,0	6,6A	5,2 ~ 8	54A	43~65
	2.1A	1,7 ~ 2,5	9A	7~11	67A	54~80
	2,5A	2~3	11A	9~13	82A	65~93
	3,6A	2,8 ~ 4,4	15A	12~18	95A	85~105
	5A	4~6	19A	16~22
	6,6A	5,2 ~ 8	22A	18~26
	9A	7~11	29A	24~34
	11A	9~13	35A	30~40
Cấu trúc liên hệ phụ trợ	1a1b(1NO+1NC)

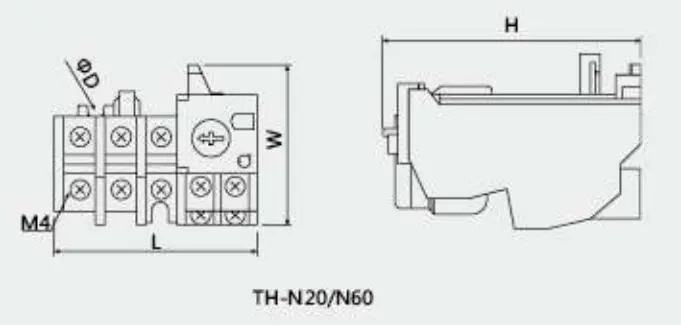

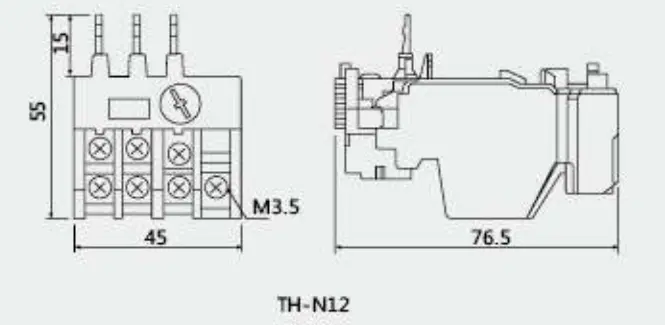

Kích thước phác thảo và cài đặt
	Kiểu		L	W	H	φD
	TH-N20		63	51	79	4.5
	TH-N60		89	57	83.5	4.5
