Rơle quá tải nhiệt 3 cực 2 phần tử

Trong lĩnh vực bảo vệ động cơ ba pha, làm thế nào để đạt được sự cân bằng tốt nhất giữa các chức năng cốt lõi và chi phí là một chủ đề kỹ thuật muôn thuở. Rơle quá tải nhiệt 2 phần tử SPX 3 cực của Trung Quốc là một sản phẩm điển hình theo khái niệm này. Đây không phải là sự thỏa hiệp về chức năng mà là sự "tối ưu hóa thiết kế" tinh vi nhằm vào nhiều tình huống ứng dụng trong đó tải ba pha tương đối cân bằng và các yêu cầu về độ nhạy để bảo vệ lỗi pha ở mức tiêu chuẩn. Bằng cách sử dụng khéo léo hiệu ứng ghép nhiệt của hai thành phần để phát hiện sự bất thường trong dòng điện ba pha, nó đơn giản hóa cấu trúc trong khi vẫn duy trì khả năng bảo vệ quá tải đáng tin cậy, cung cấp tùy chọn bảo vệ tiết kiệm chi phí cho một số lượng lớn thiết bị tiêu chuẩn như quạt và máy bơm.

Đặc trưng:

Hai phần tử gia nhiệt được mắc nối tiếp thành hai pha (như L1 và L3) trong mạch ba pha của động cơ. Khi động cơ bị quá tải, dòng điện chạy qua các bộ phận này tăng lên và nhiệt sinh ra khiến các tấm lưỡng kim tương ứng bị uốn cong.
Sự biến dạng của hai tấm lưỡng kim được tổng hợp thông qua cơ cấu đòn bẩy vi sai chung. Hiệu ứng nhiệt sinh ra do quá tải của một hoặc hai pha bất kỳ sẽ tích tụ và cuối cùng thúc đẩy hoạt động của cơ cấu ngắt. Đối với tình trạng quá tải cân bằng ba pha, phản hồi bảo vệ về cơ bản giống như Rơ-le quá tải nhiệt 2 phần tử 3 cực.
Đây là sự khác biệt cơ bản nhất. Trong trường hợp mất pha (chẳng hạn như ngắt pha L2), rơle phần tử kép vẫn có thể phát hiện lỗi bằng cách tăng dòng điện của hai pha (L1 và L3), nhưng tốc độ phản hồi của nó có thể chậm hơn một chút so với rơle ba phần tử được tối ưu hóa để bảo vệ lỗi pha. Tuy nhiên, đối với hầu hết các ứng dụng tiêu chuẩn, việc bảo vệ chúng vẫn kịp thời và hiệu quả.
Việc giảm một bộ phận làm nóng và cấu trúc liên quan trực tiếp làm giảm chi phí vật liệu và sản xuất, đồng thời có khả năng làm cho Rơle quá tải nhiệt 3 cực 2 phần tử chất lượng cao có kích thước nhỏ gọn hơn.

Lợi thế

Đối với phần lớn các tải cân bằng ba pha trong hệ thống điện, chẳng hạn như máy bơm, quạt và máy nén tiêu chuẩn, hiệu suất bảo vệ quá tải của chúng không khác gì so với rơle ba phần tử.

Một cấu trúc hợp lý có nghĩa là có ít điểm thất bại tiềm ẩn hơn. Cơ chế bảo vệ lõi lưỡng kim chống giới hạn thời gian vẫn mạnh mẽ, duy trì các ưu điểm cổ điển của rơle nhiệt như khả năng thích ứng môi trường mạnh mẽ, không cần nguồn điện phụ và chống nhiễu.

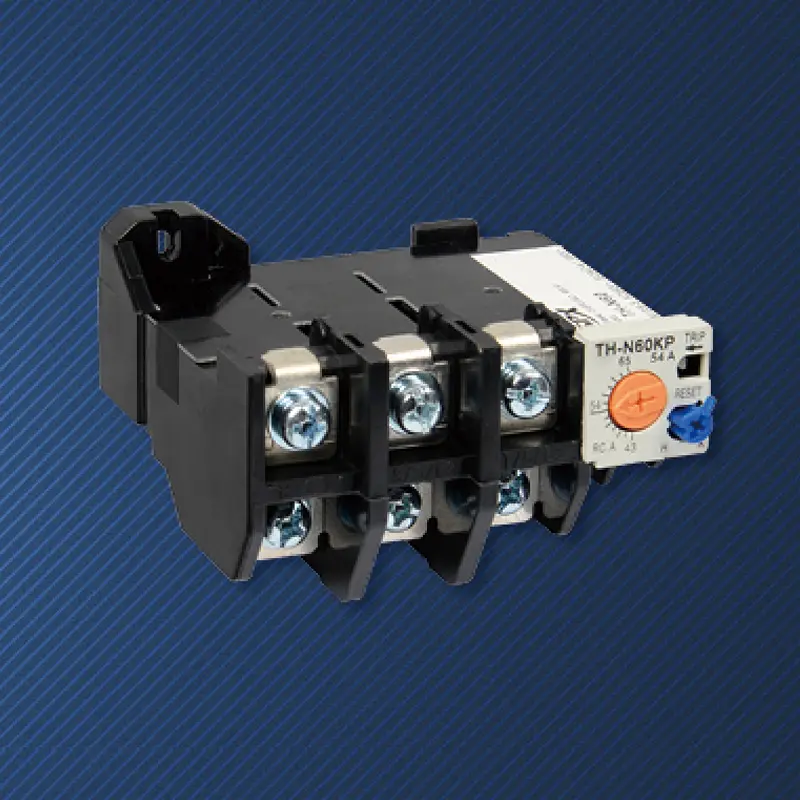

Rơle nhiệt STH-N50 phù hợp với contactor AC S-C50/95

Khung(A)	STH-N60
Công tắc tơ AC Suitabie	S-C50/95
Cấu trúc liên hệ phụ trợ	Trả lại thủ công hoặc tự động
Điều chỉnh phạm vi lựa chọn (A)	Chọn (A)		Điều chỉnh phạm vi (A)
	15A		12~18
	19A		16~22
	22A		18~26
	29A		24~34
	35A		30~40
	42A		34~50
	54A		43~65
	67A		54~80
	82A		65~93
	95A		85~105
Cấu trúc liên hệ phụ trợ	1a1b(1NO+1NC)

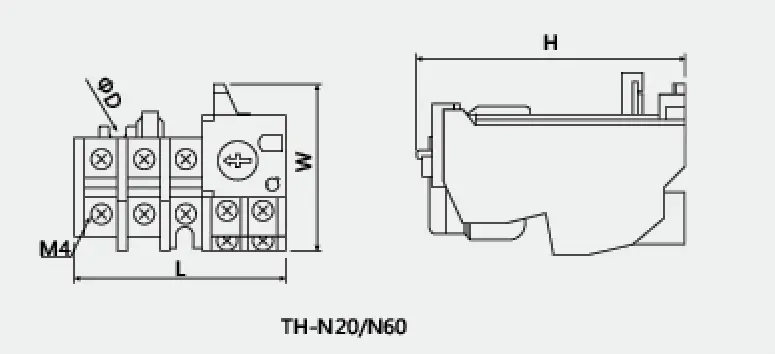

Kích thước phác thảo và cài đặt
	Kiểu	L	W	H	ΦD
	TH-N60	89	57	83.5	4.5
