nấm mốcd Bộ ngắt mạch trường hợp(MCCB) đóng vai trò quan trọng trong việc bảo vệ hệ thống điện khỏi tình trạng quá tải, đoản mạch và hư hỏng thiết bị. Trong hướng dẫn chuyên sâu này, chúng ta khám phá cách hoạt động của cầu dao vỏ đúc, các bộ phận chính, đặc tính hiệu suất của chúng và lý do chúng được sử dụng rộng rãi trong các ứng dụng công nghiệp, thương mại và cơ sở hạ tầng. Bài viết này cũng giải thích cách chọn MCCB phù hợp, so sánh MCCB với các thiết bị bảo vệ mạch khác và giải đáp các câu hỏi thường gặp nhằm giúp các kỹ sư, nhà thầu và người ra quyết định đưa ra lựa chọn sáng suốt phù hợp với tiêu chuẩn an toàn điện hiện đại.

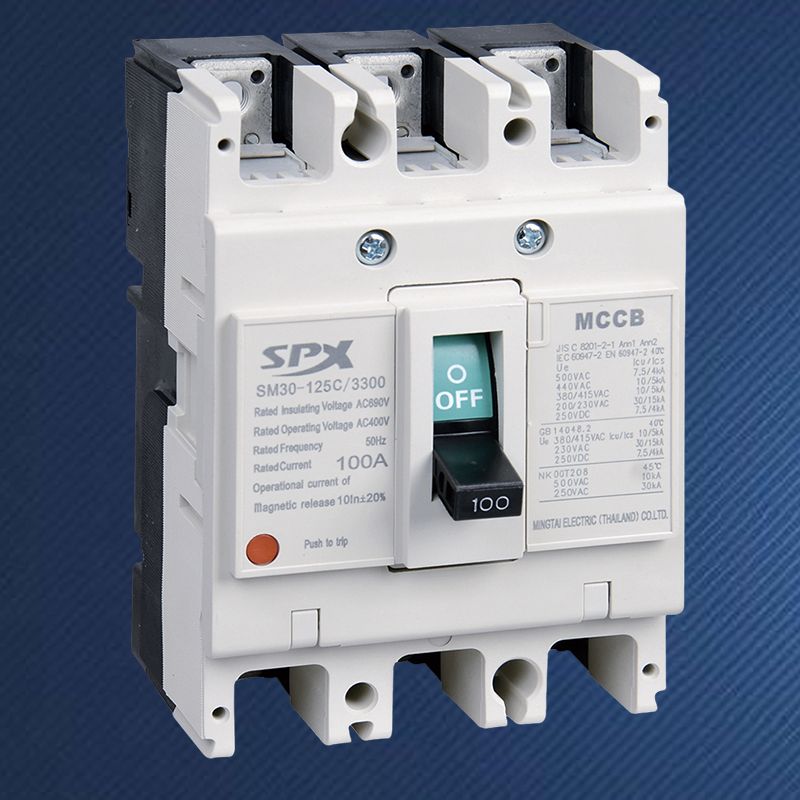

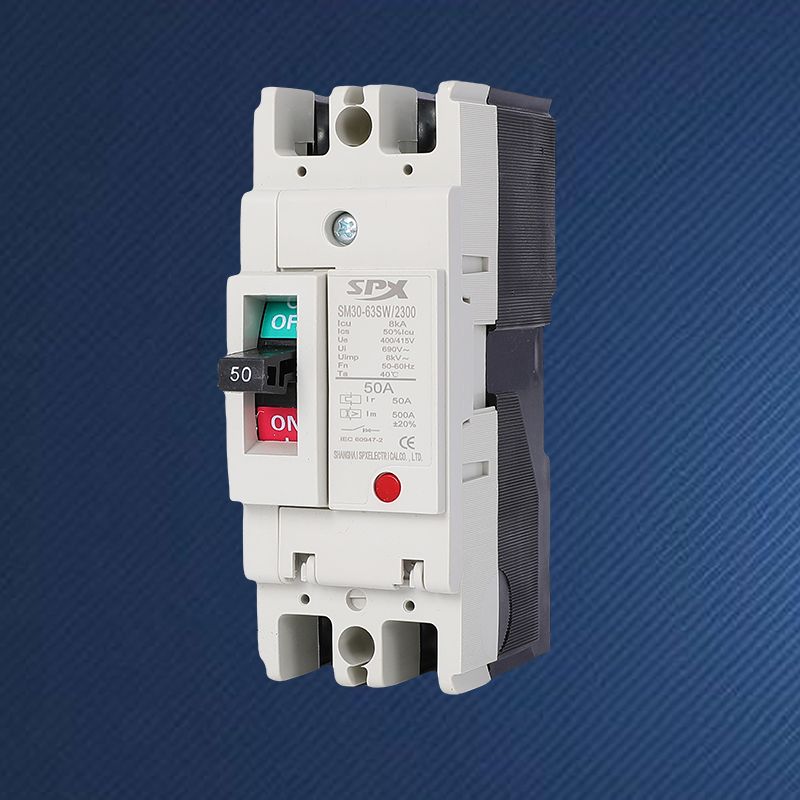

Bộ ngắt mạch vỏ đúc là thiết bị bảo vệ điện áp thấp được thiết kế để tự động ngắt dòng điện khi xảy ra điều kiện bất thường. Được bọc trong lớp vỏ đúc cách nhiệt, bền bỉ, MCCB cung cấp khả năng bảo vệ đáng tin cậy cho các mạch thường có định mức từ 100A đến 2500A.
Không giống như các bộ ngắt mạch thu nhỏ, bộ ngắt mạch vỏ đúc được thiết kế để có mức dòng điện cao hơn và các môi trường đòi hỏi khắt khe hơn. Theo các tài liệu tham khảo trong ngành nhưSPXThông số kỹ thuật của cầu dao vỏ đúc, MCCB được áp dụng rộng rãi nhờ cài đặt hành trình có thể điều chỉnh, kết cấu chắc chắn và khả năng ngắt cao.
Bộ ngắt mạch vỏ đúc liên tục theo dõi dòng điện chạy qua mạch điện. Trong điều kiện bình thường, bộ ngắt cho phép dòng điện chạy qua không bị gián đoạn. Khi phát hiện thấy mức dòng điện bất thường, cơ chế ngắt bên trong sẽ kích hoạt và mở mạch.
MCCB được thiết kế để đáp ứng hai tình trạng lỗi chính:
Hiểu cấu trúc bên trong của cầu dao vỏ đúc giúp giải thích tính hiệu quả và độ tin cậy của chúng.
| Thành phần | Chức năng |
|---|---|
| Vỏ cách nhiệt đúc | Cung cấp bảo vệ cơ khí và cách điện |
| Danh bạ | Mang và ngắt dòng điện |
| Đơn vị chuyến đi nhiệt | Phát hiện tình trạng quá tải |
| Đơn vị hành trình từ tính | Phản ứng ngay lập tức với các mạch ngắn |
| Phòng chữa cháy hồ quang | Tiêu tan hồ quang điện một cách an toàn |
Quá tải xảy ra khi thiết bị điện tiêu thụ nhiều dòng điện hơn mức mạch được thiết kế để xử lý theo thời gian. Bộ ngắt mạch vỏ đúc bảo vệ khỏi tình huống này bằng cách sử dụng cơ chế ngắt nhiệt.
Phần tử nhiệt bên trong MCCB nóng lên khi dòng điện tăng. Nếu dòng điện quá cao vẫn tồn tại, nhiệt sẽ làm cho dải lưỡng kim bị uốn cong, khiến cầu dao bị ngắt. Phản hồi chậm trễ này đảm bảo rằng các đợt tăng đột biến tạm thời không gây ra sự gián đoạn không cần thiết.
Đoản mạch là một trong những sự cố điện nguy hiểm nhất, có khả năng gây cháy, hư hỏng thiết bị và gây mất an toàn nghiêm trọng. Bộ ngắt mạch vỏ đúc sử dụng bộ ngắt từ tính để giải quyết rủi ro này.
Khi xảy ra dòng điện đột ngột, từ trường được tạo ra bên trong MCCB sẽ ngay lập tức kích hoạt cơ chế ngắt. Máy cắt mở trong vòng một phần nghìn giây, hạn chế năng lượng sự cố và bảo vệ thiết bị hạ lưu.
Các nhà sản xuất như SPX thiết kế cầu dao vỏ đúc để đáp ứng các yêu cầu khắt khe của công nghiệp trong khi vẫn duy trì độ ổn định vận hành lâu dài.
Bộ ngắt mạch vỏ đúc được sử dụng trong nhiều lĩnh vực:
Việc chọn MCCB chính xác bao gồm việc đánh giá một số yếu tố kỹ thuật:
Tư vấn tài liệu sản phẩm đáng tin cậy và các nhà cung cấp có kinh nghiệm đảm bảo độ tin cậy và bảo vệ hệ thống tối ưu.
| Loại thiết bị | Phạm vi hiện tại | Ứng dụng điển hình |
|---|---|---|
| MCB | Lên đến 125A | Khu dân cư và thương mại nhẹ |
| MCCB | 100A – 2500A | Công nghiệp và thương mại |
| ACB | Trên 2500A | Hệ thống phân phối chính |
Mục đích chính của cầu dao vỏ đúc là bảo vệ mạch điện khỏi quá tải và ngắn mạch đồng thời đảm bảo an toàn vận hành.
Có, nhiều cầu dao vỏ đúc có tính năng cài đặt hành trình có thể điều chỉnh được, cho phép bảo vệ chính xác phù hợp với yêu cầu của hệ thống.
Với việc lắp đặt và bảo trì thích hợp, MCCB có thể hoạt động đáng tin cậy trong nhiều năm, ngay cả trong những môi trường đòi hỏi khắt khe.
Tuyệt đối. Bộ ngắt mạch vỏ đúc được sử dụng rộng rãi trong các hệ thống lưu trữ năng lượng mặt trời, gió và năng lượng để bảo vệ bộ biến tần và đường dây phân phối.
Bộ ngắt mạch vỏ đúc là thành phần không thể thiếu của hệ thống điện hiện đại, mang lại sự bảo vệ đáng tin cậy chống lại tình trạng quá tải và ngắn mạch. Thiết kế mạnh mẽ, khả năng thích ứng và hiệu suất đã được chứng minh khiến chúng trở thành lựa chọn ưu tiên trong các ngành công nghiệp.
Nếu bạn đang đánh giá cầu dao vỏ đúc chất lượng cao hoặc cần hướng dẫn của chuyên gia phù hợp với ứng dụng của bạn, SPX sẵn sàng hỗ trợ dự án của bạn. Để biết thông số kỹ thuật chi tiết, khuyến nghị chuyên nghiệp hoặc giải pháp tùy chỉnh, vui lòng liên hệliên hệ với chúng tôivà thực hiện bước tiếp theo hướng tới việc phân phối điện an toàn hơn và đáng tin cậy hơn.
-
