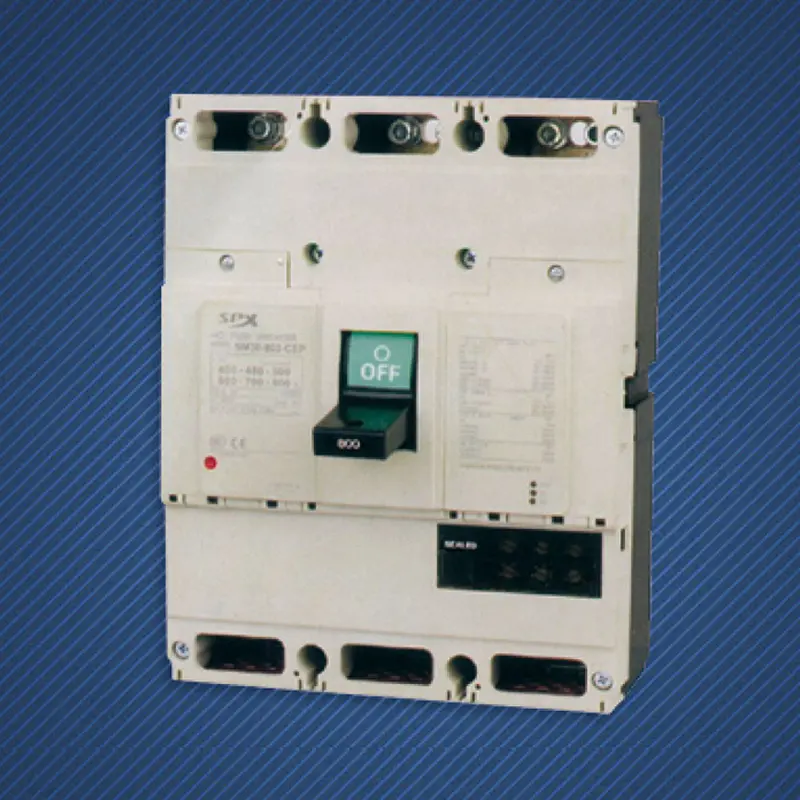

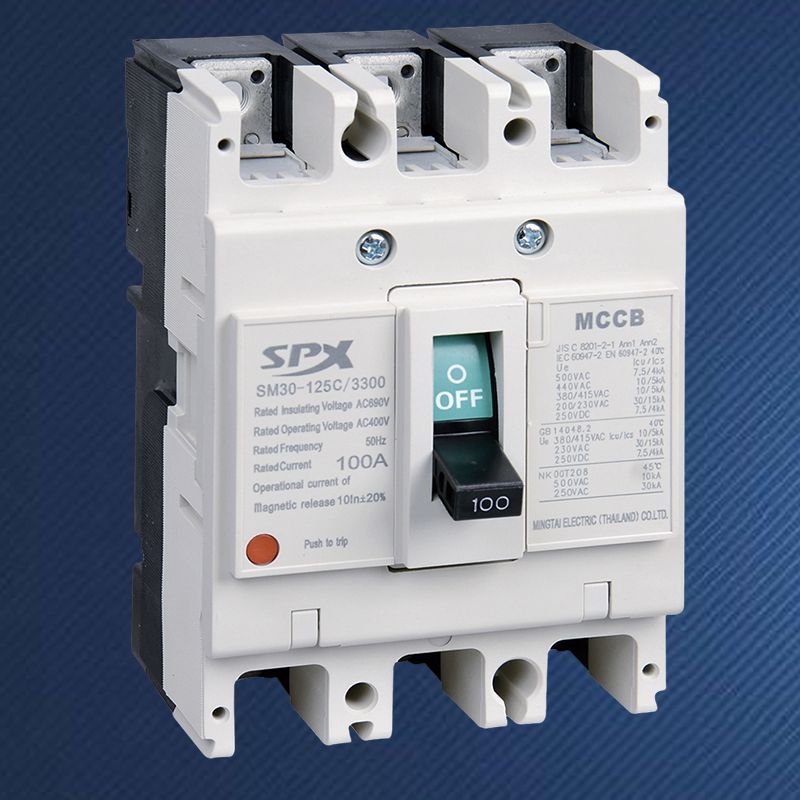

Bộ ngắt mạch vỏ đúc điện áp thấplà thiết bị bảo vệ rất quan trọng trong hệ thống phân phối điện hiện đại. Nó tích hợp chức năng điều khiển thủ công và chức năng bảo vệ tự động, không chỉ đảm bảo tính linh hoạt khi vận hành mà còn đảm bảo an toàn về điện. Nguyên lý làm việc của nó chủ yếu dựa trên việc theo dõi thời gian thực các thông số điện của mạch và nhanh chóng cắt mạch khi có tình trạng bất thường như quá tải, ngắn mạch, thiếu điện áp, v.v.hay gây.
Hệ thống liên lạc:có nhiệm vụ dẫn dòng điện trong điều kiện bình thường và ngắt mạch nhanh khi bị vấp.
Hệ thống chữa cháy hồ quang:được sử dụng để dập tắt hồ quang được tạo ra trong quá trình phân tích và ngăn ngừa hư hỏng thiết bị.
Cơ chế vận hành:đóng mở bằng tay hoặc bằng điện, nói chung là cơ chế ngắt tự do.
Giải phóng:được sử dụng để phát hiện lỗi và kích hoạt tác động cắt, các loại phổ biến bao gồm nhiệt từ (lưỡng kim để bảo vệ quá tải, cuộn dây điện từ để bảo vệ ngắn mạch) hoặc điện tử (thông qua lấy mẫu máy biến áp, điều khiển bộ vi xử lý).
Bao vây:cung cấp khả năng cách nhiệt, bảo vệ và hỗ trợ kết cấu, thường được đúc từ vật liệu có độ bền điện môi cao.
Hoạt động bình thường:trong điều kiện tải an toàn, tiếp điểm chính vẫn đóng, dòng điện tiếp tục chạy bình thường và cơ cấu cắt tự do ở vị trí khóa.
Bảo vệ quá tải:Khi quá tải mạch xảy ra và kéo dài trong một thời gian nhất định, lưỡng kim trong thiết bị ngắt nhiệt sẽ được làm nóng và uốn cong để đẩy cơ cấu ngắt hoạt động và thời gian hoạt động của nó tỷ lệ nghịch với dòng điện quá tải.
Bảo vệ ngắn mạch:Khi xảy ra đoản mạch, dòng điện tăng mạnh (thường gấp 10 - 12 lần dòng điện định mức) và cuộn dây điện từ của bộ giải phóng từ tính tạo ra lực từ đủ để thu hút phần ứng ngay lập tức và cơ chế giải phóng không va chạm thực hiện việc phá vỡ nhanh đến một phần nghìn giây.
Tùy chọn bảo vệ điện áp thấp:cuộn dây giải phóng điện áp thấp được kết nối song song ở phía nguồn điện. Khi điện áp đường dây thấp hơn giá trị cài đặt, phần ứng của nó sẽ giải phóng và khiến cơ cấu ngắt.
Quá trình dập tắt hồ quang:phân tích tiếp xúc ngay lập tức tạo ra hồ quang, lưới dập tắt hồ quang sẽ được phân chia, làm mát và kéo dài, tăng tốc tái hợp ion, để hồ quang nhanh chóng bị dập tắt và khôi phục cường độ cách nhiệt.
Bộ ngắt mạch hiện đạiđã được sử dụng rộng rãi trong việc phát hành điện tử, thông qua việc giám sát thời gian thực của máy biến áp hiện tại của từng dòng pha và so sánh giá trị cài đặt. Sau khi phát hiện thấy sự bất thường, bộ vi xử lý sẽ gửi tín hiệu để điều khiển bộ phận ngắt điện tử, điều khiển cơ chế vận hành hoạt động. Phương pháp này có độ chính xác cao hơn, chức năng phong phú hơn và có thể thực hiện giao tiếp và điều khiển từ xa.
Đặt tình trạng quá tải, ngắn mạch, thiếu điện áp và các biện pháp bảo vệ khác trong một.
Khả năng phá vỡ cao, giá trị hành động có thể điều chỉnh, độ chọn lọc tốt.
Vận hành an toàn và thuận tiện, hỗ trợ điều khiển tự động bằng tay và từ xa thường xuyên.
Cấu trúc nhỏ gọn, dễ lắp đặt và bảo trì.
