Cầu dao vỏ đúc 3P 630A

Bộ ngắt mạch vỏ đúc 3P 630A tùy chỉnh của SPX được đặt ở trung tâm dữ liệu, nhà máy công nghiệp nặng và khu phức hợp thương mại lớn, nơi hệ thống phân phối điện cần chịu được và phân phối an toàn tải điện lên tới vài trăm kilowatt. Nó sử dụng thiết kế khung chắc chắn, không chỉ đóng vai trò là cầu dao mà còn là thiết bị đầu cuối quản lý nguồn toàn diện tích hợp chuyển mạch dòng điện cực cao, thuật toán bảo vệ thông minh, nhận biết trạng thái toàn cảnh và điều khiển nối mạng. Nó đánh dấu một cấp độ mới về khả năng bảo vệ và trí thông minh trong lĩnh vực cầu dao vỏ đúc và là lựa chọn chiến lược để giải quyết những thách thức phân phối phức tạp và đòi hỏi khắt khe nhất.

Tính năng

Dòng điện định mức 630A, nó có thể chịu tải liên tục khoảng 350kW (400V ba pha một cách an toàn), đáp ứng nhu cầu cung cấp điện chính của đại đa số các ngành công nghiệp và cơ sở hạ tầng lớn.
Bộ ngắt mạch vỏ đúc 3P 630A trong kho có công suất ngắt ngắn mạch tối đa từ 100kA trở lên, đồng thời có thể đối mặt và xử lý một cách an toàn lỗi ngắn mạch tối đa có thể xảy ra gần máy biến áp. Nó là nền tảng để đảm bảo sự ổn định của toàn bộ kiến ​​trúc hệ thống phân phối điện áp thấp.
Hệ thống tiếp xúc được tăng cường và thiết kế buồng dập hồ quang có thể chịu được lực tác động điện rất lớn và năng lượng nhiệt do dòng điện ngắn mạch tạo ra, đảm bảo thân thiết bị còn nguyên vẹn sau khi ngắt kết nối và có thể tiếp tục đưa vào sử dụng.
Được trang bị các bộ ngắt kỹ thuật số tiên tiến, người dùng có thể thiết lập chính xác các thông số hiện tại và thời gian để bảo vệ độ trễ dài, độ trễ ngắn, tức thời và lỗi chạm đất, đạt được sự phối hợp có chọn lọc hoàn toàn với thiết bị bảo vệ cấp trên và cấp dưới, đồng thời loại bỏ hoàn toàn việc cắt quá mức.
Ngoài khả năng bảo vệ cơ bản, Bộ ngắt mạch vỏ đúc 3P 630A còn cung cấp nhiều biện pháp bảo vệ như giám sát tải, bộ nhớ nhiệt, mất cân bằng pha, thiếu điện áp/quá điện áp, v.v. Được trang bị chức năng cảnh báo, nó có thể cảnh báo trước khi xảy ra lỗi và ghi lại dữ liệu và dạng sóng lỗi chi tiết, đạt được mục tiêu bảo trì dự đoán.

Ứng dụng

Đường dây chính đến điện áp thấp hoặc các thiết bị chuyển mạch kết nối thanh cái quan trọng dành cho trung tâm dữ liệu, bệnh viện lớn, sân bay quốc tế và vận tải đường sắt.
Công tắc đầu vào của tủ phân phối chính nhà xưởng trong các nhà máy sản xuất thép, hóa chất và ô tô được trang bị Bộ ngắt mạch vỏ đúc 3P 630A để bảo vệ dây chuyền sản xuất lớn.
Máy cắt chính phía hạ thế dùng cho máy biến áp trong các tòa nhà siêu cao tầng, trung tâm mua sắm lớn và trung tâm hội nghị, triển lãm.
Bộ kết hợp AC hoặc bộ ngắt mạch điểm kết nối lưới cho các nhà máy quang điện lớn và nhà máy điện lưu trữ năng lượng.
Bộ ngắt mạch vỏ đúc 3P 630A cung cấp khả năng bảo vệ trực tiếp và điều khiển thông minh cho máy làm lạnh lớn, tời khai thác mỏ và máy nén khổng lồ.

Thông số MCCB của bộ ngắt mạch vỏ đúc SPX SM30-800

Khung(A)				SM30-800-CEP	SM30-800-SEP	SM30-800-HEP	SM30-800-REP	Đặc điểm vận hành
Dòng điện định mức In(A)				Điều chỉnh 400 ~ 800
Số cực				3
Điện áp cách điện định mức U1(V)			AC	600	690	690	690
Công suất phá vỡ định mức (KA)	IEC 60947-2 (lcu/lcs)	AC	690V	-	10/10	15/15	15/20
			500V	18/9	30/30	50/50	70/35
			440V	36/18	42/42	65/65	125/63
			400V	36/18	45/45	70/70	125/63
			230V	50/25	85/85	100/100	150/75
		DC	250V	-	-	-	-

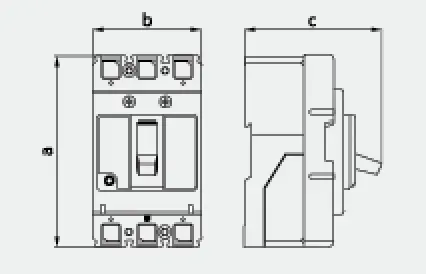

Ảnh hồ sơ
			a	275
			b	210
			c	150

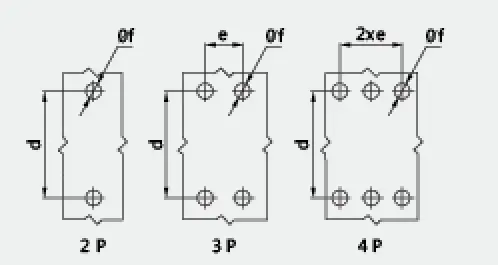

Gắn hình ảnh
			d	243
			e	70
			f	8
Tuổi thọ máy				4000
Tuổi thọ điện				1500
Thiết bị vận hành điện (MD)				●
Tay cầm quay ngoài				●
Thiết bị ngắt tự động				nhiệt từ
