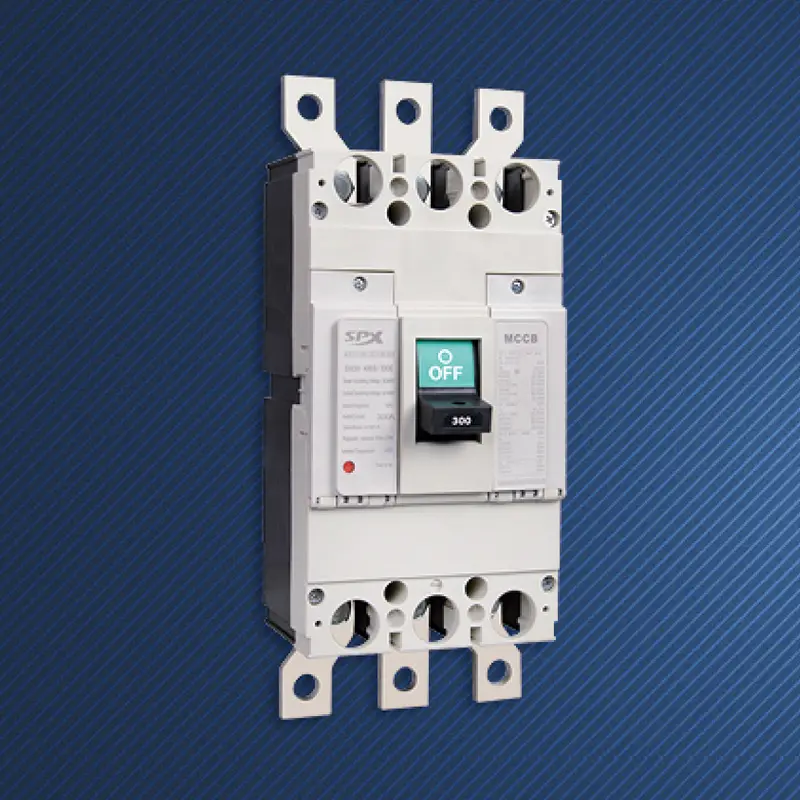

Cầu dao vỏ đúc điện tử 3P 300A

Ở đỉnh kim tự tháp của hệ thống phân phối, dòng điện 300A mang theo huyết mạch của toàn bộ khu vực hoặc thiết bị cốt lõi. Các kế hoạch bảo vệ truyền thống không còn có thể cân bằng giữa độ chính xác của việc bảo vệ, tính chọn lọc của hệ thống và sự thông minh trong quản lý. Bộ ngắt mạch vỏ đúc điện tử 3P 300A chất lượng cao SPX là nhà cải tiến được sinh ra cho mục đích này. Nó không chỉ là một công tắc ngắt khi có lỗi mà còn là một thiết bị thông minh cục bộ tích hợp cảm biến có độ chính xác cao, logic lập trình và trao đổi dữ liệu. Nó đánh dấu sự chuyển đổi của cầu dao vỏ đúc từ kỷ nguyên cơ học tương tự sang kỷ nguyên thông minh kỹ thuật số, trở thành nút thông minh quan trọng để xây dựng mạng lưới phân phối đáng tin cậy, minh bạch và hiệu quả.

Tính năng

Bộ ngắt mạch vỏ đúc điện tử 3P 300A tùy chỉnh cho phép người dùng đặt chính xác các giá trị và thời gian hiện tại bảo vệ đối với độ trễ dài quá tải (Ir), độ trễ ngắn mạch (Isd) và tức thời (Ii) trên phạm vi rộng thông qua bộ phận nhả điện tử (ETU). Tính linh hoạt này cho phép nó phù hợp với đặc tính của các tải khác nhau như máy biến áp, thanh cái và động cơ lớn.
Chức năng bảo vệ độ trễ ngắn hạn duy nhất, bằng cách cài đặt thủ công độ trễ thời gian ngắn (chẳng hạn như 0,1-0,4 giây), đảm bảo rằng trong trường hợp xảy ra đoản mạch ở đầu từ xa, chỉ có cầu dao cấp thấp hơn gần điểm lỗi nhất mới hoạt động, trong khi mức hiện tại vẫn đóng, do đó đạt được khả năng bảo vệ có chọn lọc hoàn toàn và giảm thiểu tình trạng mất điện trên quy mô lớn.
Tích hợp bảo vệ dòng rò đất có thể điều chỉnh (chức năng G) ngăn chặn hiệu quả các vụ cháy điện hoặc tai nạn điện giật cá nhân do hư hỏng lớp cách điện. Cầu dao vỏ đúc điện tử 3P 300A mang lại khía cạnh an toàn mà cầu dao truyền thống không có.
Tín hiệu cảnh báo có thể được phát ra trước khi tình trạng quá tải thực tế đạt đến ngưỡng cắt. Chức năng "bộ nhớ nhiệt" của nó có thể mô phỏng quá trình tích tụ nhiệt của động cơ, mang lại khả năng bảo vệ hợp lý hơn trong điều kiện khởi động thường xuyên.
Nó có thể ghi lại các loại lỗi (quá tải, ngắn mạch, nối đất, v.v.) đã bị ngắt vài lần gần đây, pha lỗi và giá trị hiện tại trong quá trình hoạt động, cung cấp dữ liệu chính để chẩn đoán lỗi nhanh chóng.
Các mô-đun giao tiếp tiêu chuẩn hoặc tùy chọn (như Modbus, Profibus) có sẵn để tải lên các thông số công suất đầy đủ theo thời gian thực như dòng điện ba pha, điện áp, công suất, hệ số công suất và năng lượng điện, cho phép giám sát kỹ thuật số hệ thống phân phối.

Ứng dụng

Là công tắc bảo vệ chính cho điều hòa không khí chính xác, đầu vào/đầu ra của UPS và nguồn điện DC điện áp cao trong phòng máy tính, đồng thời theo dõi mức tiêu thụ năng lượng của chúng.
Là công tắc đầu ra phía hạ áp trong tủ phân phối chính của nhà xưởng, hoặc làm đường dây chính để bảo vệ các ống dẫn thanh cái dày đặc.
Cầu dao vỏ đúc điện tử 3P 300A cung cấp khả năng bảo vệ và điều khiển thông minh cho máy bơm nước lớn, quạt, máy nén và thiết bị làm lạnh trung tâm dưới 250kW.
Là Bộ ngắt mạch vỏ đúc điện tử 3P 300A dành cho đường dây chính điện áp thấp hoặc phân phối vách ngăn quan trọng trong các trung tâm mua sắm, bệnh viện và sân bay lớn, nó đạt được khả năng quản lý năng lượng và kiểm soát nhu cầu.

Thông số MCCB của bộ ngắt mạch vỏ đúc SPX SM30-400

Khung(A)		SM30-400(NF-CW)						Đặc điểm vận hành
Dòng điện định mức (A)		250,300,315,350,400
Điện áp định mức (V)		AC 400V
Điện áp cách điện định mức (V)		AC 690V
Số cực		3			4
Khả năng phá vỡ hạn chế		C	S	H	C	S	H
Mạch ngắt ngắn mạch (kA) AC400V		25	35	50	25	35	50
Vận hành ngắn mạch (kA) AC400V		15	20	25	15	20	25
Ảnh hồ sơ
	a	258			258
	b	140			185
	c	153			153
Gắn hình ảnh
	d	195			195
	e	45			45
	f	8			8
Tuổi thọ máy		4000
Tuổi thọ điện		1500
Thiết bị vận hành điện (MD)		●
Tay cầm quay ngoài		●
Thiết bị ngắt tự động		nhiệt từ
