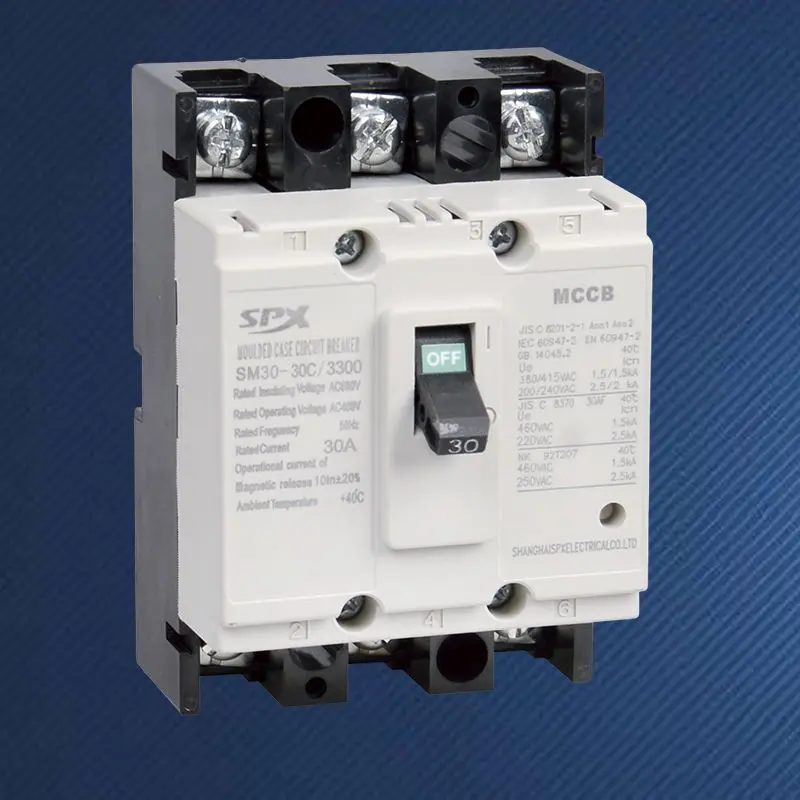

Bộ ngắt mạch vỏ đúc 3P 5A 10A 20A

Trong điều khiển công nghiệp, thiết bị thí nghiệm hoặc dụng cụ chính xác, có một số lượng lớn tải ba pha có công suất định mức dưới vài kilowatt. Các thiết bị này cực kỳ nhạy cảm với các hiện tượng bất thường về quá dòng và các bộ ngắt mạch dòng trung bình đến cao nói chung không thể bảo vệ chính xác. Dòng sản phẩm Cầu dao vỏ đúc 3P 5A 10A 20A tiên tiến của SPX được thiết kế đặc biệt cho những cảnh phức tạp như vậy. Nó giống như một 'bộ giám sát cân bằng ba pha' chuyên dụng, giám sát và bảo vệ dòng điện ba pha một cách độc lập. Cho dù đó là tình trạng quá tải nhỏ hay đoản mạch đột ngột, nó đều có thể được xác định và cắt bỏ nhanh chóng, mang lại sự bảo vệ an toàn tỉ mỉ cho các thiết bị ba pha tinh vi.

Đặc trưng:

Bộ ngắt mạch vỏ đúc 3P 5A 10A 20A tùy chỉnh cung cấp ba mức dòng điện được kết nối chặt chẽ là 5A, 10A và 20A, cho phép các kỹ sư lựa chọn dựa trên dòng điện định mức chính xác của tải, đạt được sự phù hợp tốt nhất giữa các đặc tính bảo vệ và đặc tính tải, đồng thời tránh các điểm mù bảo vệ hoặc độ nhạy quá mức do "ngựa lớn kéo xe nhỏ".
Nếu bất kỳ pha nào bị quá tải hoặc ngắn mạch, bộ ngắt mạch sẽ cắt đồng bộ cả ba cực, loại bỏ cơ bản nguy cơ mất pha, điều này rất quan trọng để bảo vệ động cơ ba pha và tải đối xứng.
So với việc sử dụng ba cầu dao đơn cực, nó giúp tiết kiệm không gian lắp đặt và độ phức tạp của hệ thống dây điện.
Bộ ngắt mạch vỏ đúc 3P 5A 10A 20A chất lượng cao phù hợp với các hệ thống có AC 50/60Hz và điện áp định mức lên đến 400V hoặc 690V, đáp ứng nhiều môi trường phân phối ba pha điện áp thấp khác nhau.

Lựa chọn

1. Tham khảo dòng điện định mức trên bảng tên thiết bị và chọn dòng điện định mức của cầu dao lớn hơn một chút (thường là 1,1-1,25 lần) giá trị này. Đối với tải động cơ, cần xác nhận rằng dòng khởi động của chúng nằm trong phạm vi cắt tức thời của bộ ngắt mạch (chẳng hạn như đặc tính loại D) để tránh cắt nhầm.
2. Với vai trò bảo vệ cuối, Bộ ngắt mạch vỏ đúc 3P 5A 10A 20A cần đảm bảo bảo vệ có chọn lọc với bộ ngắt mạch phân phối cấp trước đó (chẳng hạn như 32A, 63A). Đặc tính dòng điện định mức nhỏ hơn và vận hành nhanh thường có thể đạt được mục tiêu này tốt.
3. Các yếu tố môi trường: Nếu lắp đặt trong không gian hạn chế hoặc môi trường nhiệt độ cao, cần cân nhắc việc sử dụng mức giảm dòng điện.

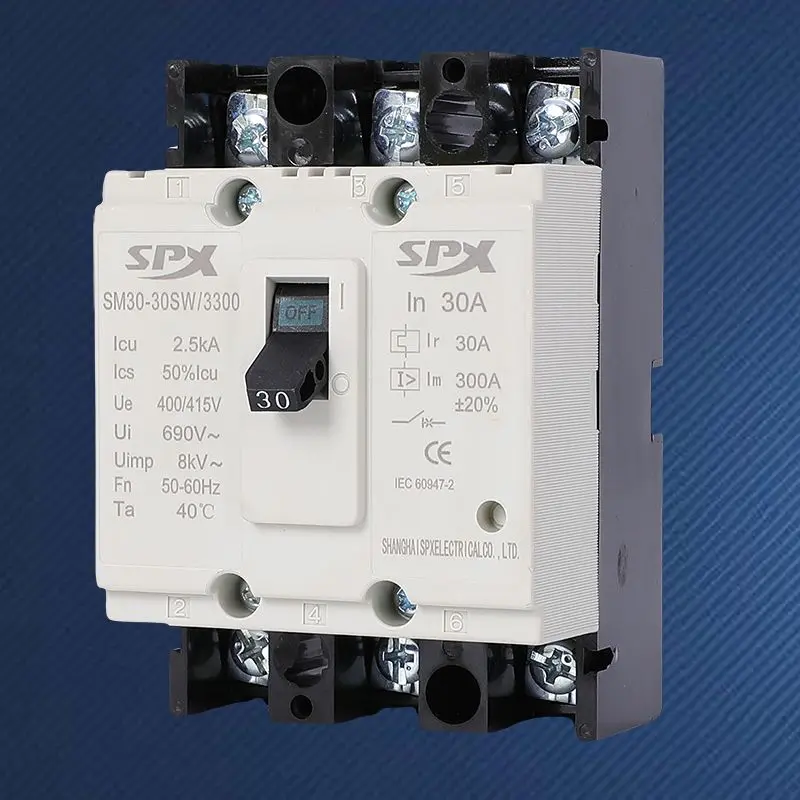

Thông số cầu dao MCCB vỏ đúc SPX SM30-30

Khung(A)		SM30-30(NF-CW)				Đặc điểm vận hành
Dòng điện định mức (A)		(2)、3、(3.2)、5、10、15、20、30
Điện áp định mức (V)		AC 400V
Điện áp cách điện định mức (V)		AC 500V
Số cực		2		3
Khả năng phá vỡ hạn chế		C	S	C	S
Công suất ngắt ngắn mạch (kA) AC400V		1.5	1.5	1.5	1.5
Vận hành ngắn mạch (kA) AC400V		1	1	1	1
Ảnh hồ sơ
	a	96		96
	b	45		67
	c	64		64
Gắn hình ảnh
	d	84.5		84.5
	e	/		24
	f	5		5
Tuổi thọ máy		7000
Tuổi thọ điện		4000
Thiết bị vận hành điện (MD)
Tay cầm quay ngoài
Thiết bị ngắt tự động		nhiệt từ

Mặt trước
