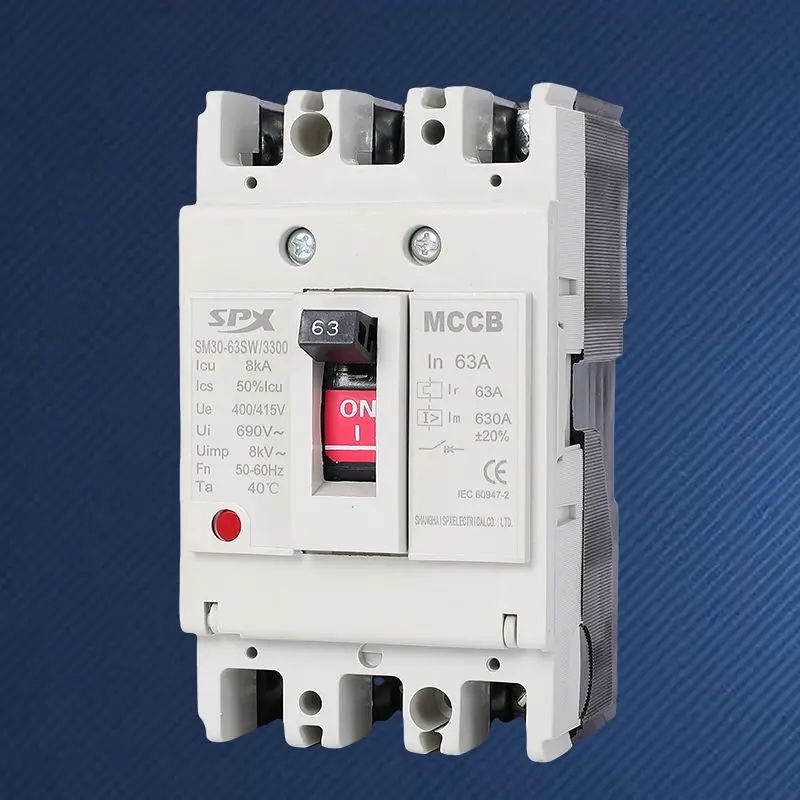

Cầu dao vỏ đúc MCCB 3P 40A 50A

Trong mạng lưới phân phối điện của các dây chuyền sản xuất công nghiệp, trung tâm thương mại hay các tòa nhà có số lượng lớn phụ tải ba pha có dòng điện định mức trong khoảng 40-50 ampe. Những tải này thường đóng vai trò là các nút quan trọng trong hệ thống, đặt ra yêu cầu cao hơn về độ tin cậy, tính chọn lọc và tính linh hoạt của việc bảo vệ. Bộ ngắt mạch vỏ đúc MCCB 3P 40A 50A chất lượng cao do SPX sản xuất là sản phẩm cấp chuyên nghiệp được thiết kế cho các mạch lõi như vậy. Nó vượt xa chức năng ngắt bảo vệ cơ bản và giới thiệu các cài đặt bảo vệ có thể điều chỉnh và khả năng ngắt cao hơn, giống như một "bộ điều phối nguồn" sành điệu. Nó không chỉ có thể loại bỏ lỗi mà còn đạt được sự hợp tác có chọn lọc với các thiết bị bảo vệ cấp trên và cấp dưới bằng cách điều chỉnh ngưỡng bảo vệ và độ trễ, tối đa hóa tính liên tục của nguồn điện.

Lợi thế

Tính năng có thể điều chỉnh cho phép nó bảo vệ thiết bị sưởi ba pha ổn định và thích ứng với tải động cơ ba pha với những cú sốc khởi động nhất định, khiến nó được áp dụng rộng rãi hơn.
Nó thường có công suất cắt cao từ 25kA đến 50kA, có thể cắt và chịu được dòng ngắn mạch dự kiến ​​xảy ra trong hộp phân phối một cách hiệu quả, đảm bảo sự cố không lan sang lưới điện cấp cao hơn.
Cơ chế hoạt động chắc chắn và cung cấp chỉ báo rõ ràng về các vị trí “bật”, “tắt” và “tắt”. Khi ngắt kết nối Bộ ngắt mạch vỏ đúc MCCB 3P 40A 50A được chứng nhận CE, điểm dừng cách ly an toàn ba pha có thể nhìn thấy sẽ được hình thành, đáp ứng đầy đủ các thông số kỹ thuật an toàn điện để bảo trì thiết bị.
Cấu trúc tích hợp ba cực giúp tiết kiệm rất nhiều không gian so với lắp đặt riêng biệt.

Ứng dụng

Là công tắc cách ly và bảo vệ nguồn điện đầu vào cho máy công cụ CNC, bộ phận bơm cỡ trung bình, bộ xử lý không khí và máy đóng gói.
Trong tủ phân phối điện của nhà xưởng, tòa nhà, Cầu dao MCCB 3P 40A 50A dạng đúc chất lượng cao giúp bảo vệ nhánh cho một khu vực hoặc một nhóm thiết bị.
Bảo vệ nguồn điện dẫn động cho các máy điều hòa không khí trung tâm vừa và nhỏ, thang máy trung tâm thương mại và thiết bị điện ba pha nhà bếp.
Bộ ngắt mạch vỏ đúc MCCB 3P 40A 50A Được sử dụng để bảo vệ ba hộp tổ hợp AC hoặc đầu ra biến tần trong các nhà máy quang điện cỡ nhỏ và vừa.

Thông số của Bộ ngắt mạch từ nhiệt dòng SPX SM30-63

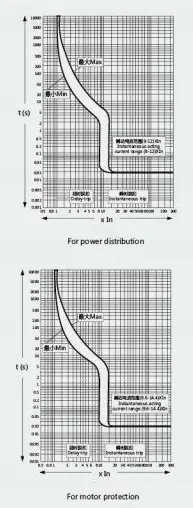

Khung(A)		SM30-63(NF-CW)						Đặc điểm vận hành
Dòng điện định mức (A)		3,6,10,16,20,25,32,40,50,63
Điện áp định mức (V)		AC 400V
Điện áp cách điện định mức (V)		AC 500V
Số cực		2			3
Khả năng phá vỡ hạn chế		C	S	H	C	S	H
Công suất ngắt ngắn mạch (kA) AC400V		5	5	10	5	5	10
Vận hành ngắn mạch (kA) AC400V		2	2	5	2	2	5
Ảnh hồ sơ
	a	130			130
	b	50			74
	c	88			88
Gắn hình ảnh
	d	110			110
	e	/			25
	f	5			5
Tuổi thọ máy		7000
Tuổi thọ điện		4000
Thiết bị vận hành điện (MD)
Tay cầm quay ngoài
Thiết bị ngắt tự động		Thủy lực-từ tính

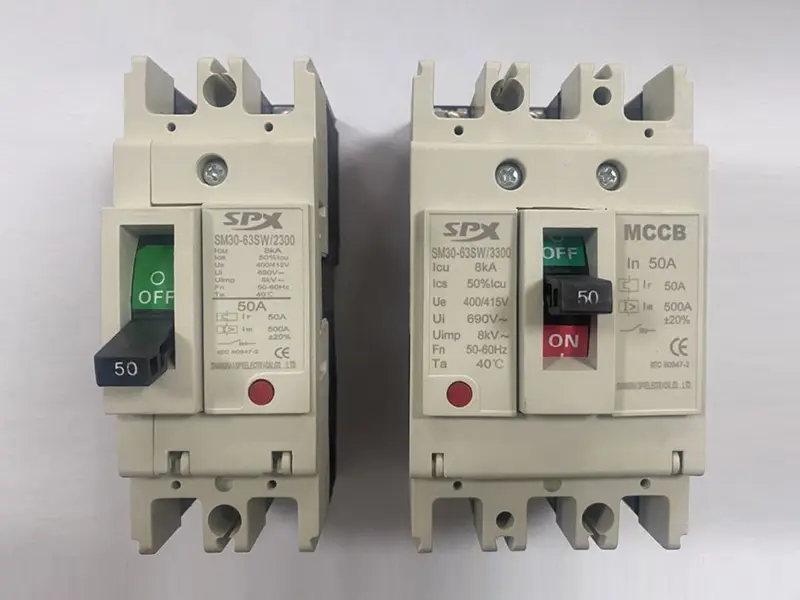

Mặt trước

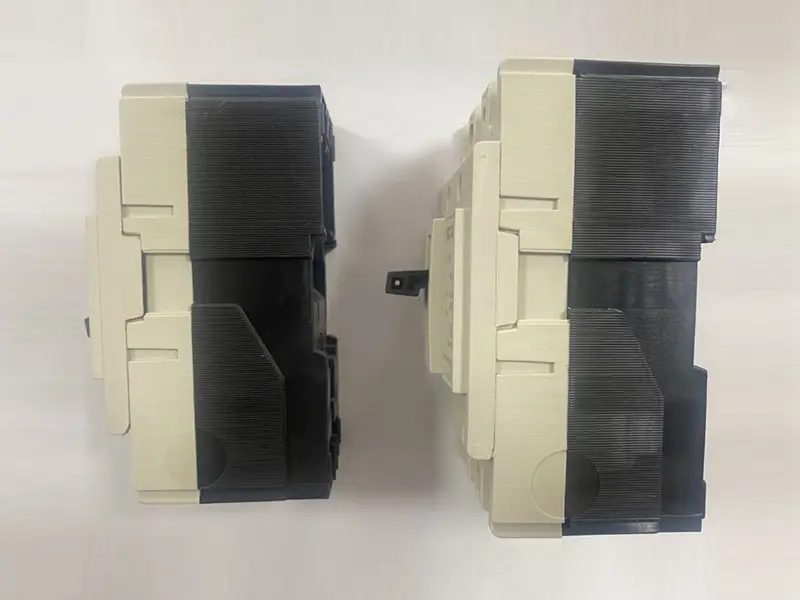

Cầu dao nhiệt từ nhìn từ bên cạnh
