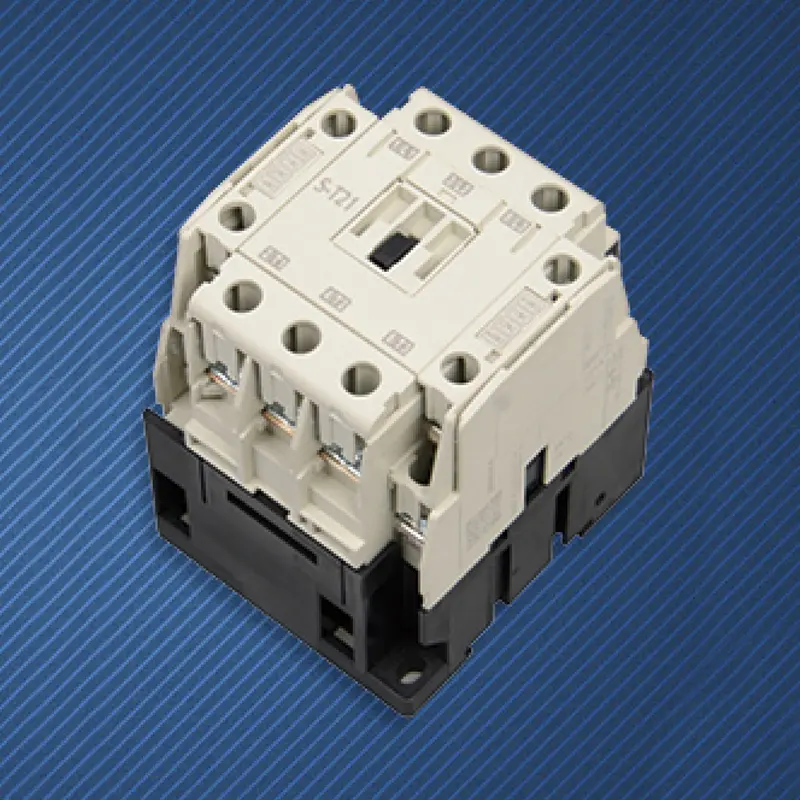

Trong lĩnh vực công nghiệp rộng lớn đòi hỏi tự động hóa và điều khiển điện tiên tiến, mức dòng điện 21A đánh dấu một điểm giao nhau được sử dụng rộng rãi - nó đủ mạnh để vận hành các thiết bị sản xuất vừa và nhỏ phổ thông; Nó được tiêu chuẩn hóa đủ để trở thành một trong những thành phần được sử dụng phổ biến nhất trong thiết kế điện. Là nhà sản xuất công tắc tơ AC chuyên nghiệp tại Trung Quốc, Công tắc tơ điện xoay chiều 21A bền bỉ của SPX của chúng tôi là "nền tảng phổ quát" của dòng sản phẩm này. Nó không theo đuổi các thông số hiệu suất cực cao nhưng cung cấp cho các kỹ sư và nhà tích hợp hệ thống một lựa chọn tiêu chuẩn "không sai sót" dựa trên thiết kế cổ điển, hiệu suất đáng tin cậy, tính khả dụng rộng rãi và hiệu quả chi phí tuyệt vời. Dù là dành cho thiết kế tiêu chuẩn hóa trong các dự án mới hay để thay thế phụ tùng thay thế trong bảo trì, nó có thể tích hợp liền mạch và đóng vai trò là người thực thi mạnh mẽ trong vòng điều khiển.
Với dòng điện định mức 21A, nó tương ứng chính xác với động cơ không đồng bộ ba pha khoảng 11kW ở điện áp 380V hoặc tải khoảng 4,6kW ở điện áp một pha 220V, đáp ứng hoàn hảo các yêu cầu hiện tại của đại đa số quạt cỡ vừa và nhỏ, máy bơm nước, máy nén, băng tải và mạch sưởi.
Tuổi thọ điện đáng tin cậy: Tiếp điểm chính được làm bằng vật liệu hợp kim bạc và đã được tối ưu hóa cho thiết kế dập hồ quang. Theo danh mục sử dụng AC-3 tiêu chuẩn (dừng khởi động động cơ), nó có thể đảm bảo hoạt động điện đáng tin cậy trong hàng chục nghìn hoặc thậm chí hơn 100000 lần, đáp ứng các yêu cầu dừng khởi động thường xuyên trong môi trường công nghiệp.
Thiết kế cuộn dây có khả năng chống biến động điện áp tốt và cấu trúc tổng thể không nhạy cảm với bụi, độ ẩm và những thay đổi nhiệt độ nhất định. Nó có thể hoạt động ổn định trong môi trường công nghiệp nói chung với yêu cầu bảo trì thấp.
Công tắc tơ điện xoay chiều 21A chất lượng cao thường được lắp đặt trên thanh ray DIN 35mm tiêu chuẩn và có thể được sắp xếp gọn gàng với các cầu dao, rơle và các bộ phận khác. Cung cấp thiết bị đầu cuối uốn vít để kết nối ổn định và đáng tin cậy.
Hầu hết các model đều hỗ trợ lắp đặt thuận tiện các module tiếp điểm phụ ở mặt trên hoặc mặt bên để mở rộng tín hiệu điều khiển (như tự khóa, liên động, phản hồi trạng thái), đáp ứng yêu cầu điều khiển logic phức tạp mà không cần thay thế contactor chính.
Điều khiển bật/tắt nguồn chính cho quạt ba pha 7,5kW-11kW, máy bơm nước, máy nén khí và máy công cụ nhỏ.
Bộ phận thực hiện dừng khởi động cho các bộ cuộn dây quạt cỡ trung bình, bộ cấp gió tươi và máy bơm nước tuần hoàn.
Công tắc tơ điện xoay chiều 21A tùy chỉnh được sử dụng để điều khiển động cơ để điều khiển thang máy và băng tải hạng nhẹ đến trung bình.
Là một công tắc điều khiển từ xa để điều khiển nhóm chiếu sáng và thiết bị sưởi ấm bằng điện (chẳng hạn như nồi hơi nhỏ).
Công tắc tơ điện xoay chiều 21A đóng vai trò là bộ truyền động tiêu chuẩn cho PLC hoặc đầu ra rơle, điều khiển nguồn điện của một máy trạm.
| Khung(A) | SS-T21 | ||||||||
| KW/HP(AC-3) Công suất dự trữ (AC-3) IEC60947-4 | 220V | 4 | |||||||
| 380V | 7.5 | ||||||||
| Dòng điện giữ lại (AC-3) GB14048.4 | 220V | 20 | |||||||
| 380V | 20 | ||||||||
| Dòng điện gia nhiệt đã giữ lại (A) | 32 | ||||||||
| Điện áp cách điện đã giữ lại (V) | 660 | ||||||||
| Tiếp điểm phụ AC-15 | Liên hệ | Tiêu chuẩn | 2NO+2NC | ||||||
| Dòng điện giữ lại (A) | 220V | 1.6 | |||||||
| 380V | 0.95 | ||||||||
| Đời sống điện | 100 | ||||||||
| Cuộc sống cơ khí | 500 | ||||||||

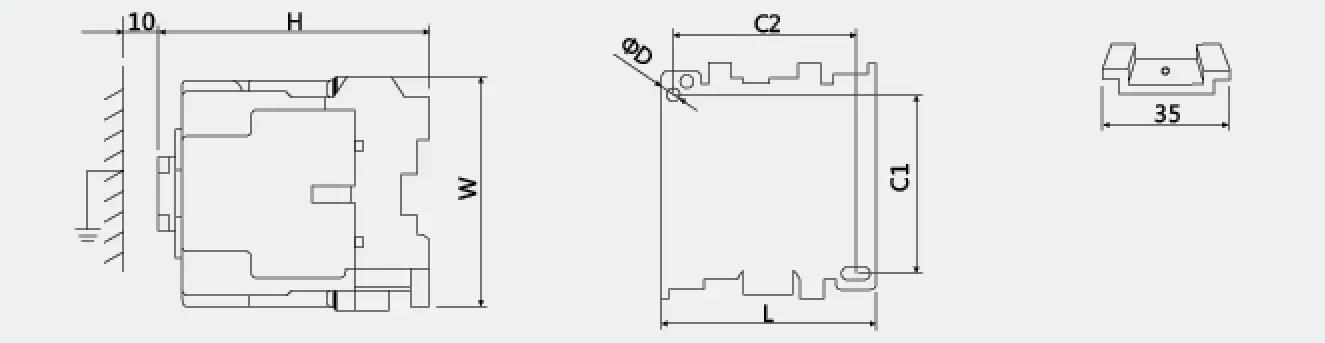

| Kích thước phác thảo và cài đặt |
|
||||||||
| Kiểu | L | W | H | C1 | C2 | ΦD | |||
| SS-T21 | 63 | 81 | 81 | 58 | 54 | 4.5 | |||
