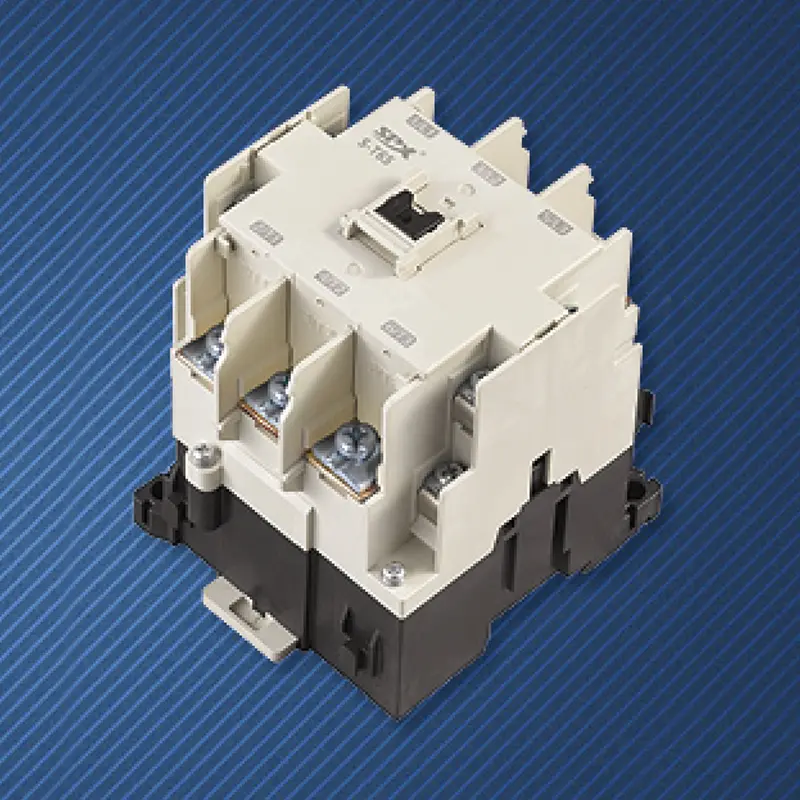

Công tắc tơ 65A cho thiết bị AC của nhà cung cấp

Bộ tiếp điểm 65A chất lượng cao dành cho bộ AC Carrier do Nhà máy điện SPX sản xuất là thiết bị chuyển mạch tự động sử dụng nguyên lý điện từ để điều khiển mạch. Nó điều khiển các chuyển động tiếp xúc cơ học thông qua dòng điện nhỏ (điện khí hóa cuộn dây tạo ra từ trường) để đạt được sự đóng mở của các mạch chính có dòng điện cao. Cấu trúc lõi của nó bao gồm hệ thống điện từ (cuộn dây, lõi sắt), hệ thống tiếp điểm (tiếp điểm chính mang dòng điện cao, tiếp điểm phụ dùng cho mạch điều khiển) và thiết bị dập hồ quang (loại bỏ hồ quang). Thích hợp cho các tình huống như dừng khởi động động cơ, điều khiển ánh sáng, quản lý nguồn thiết bị công nghiệp, v.v., nó có các đặc tính an toàn và tin cậy, khả năng hoạt động thường xuyên mạnh mẽ và cách ly các mạch điện áp cao và thấp. Nó là một thành phần thực thi quan trọng trong các hệ thống điều khiển tự động hóa.

Kỹ thuật nối dây: Kết nối tiếp điểm thường mở của nút khởi động song song với tiếp điểm thường mở phụ của Bộ tiếp điểm 65A cho Bộ AC Carrier, gắn công tắc tơ và đóng tiếp điểm thường mở phụ. Bằng cách liên tục cung cấp năng lượng cho cuộn dây thông qua điểm mở thông thường phụ trợ của chính nó, quá trình tự khóa được hình thành. Nhấn nút dừng màu đỏ khiến contactor mất điện.

Lắp đặt và bảo trì

Trước khi lắp đặt, việc kiểm tra cần xác nhận xem dữ liệu kỹ thuật của Công tắc tơ 65A tùy chỉnh cho Bộ AC Carrier có đáp ứng các tiêu chuẩn hay không, chẳng hạn như điện áp định mức, dòng điện, tần số hoạt động, v.v. Cũng cần kiểm tra xem bề ngoài có bị hỏng hay không, thao tác có linh hoạt hay không và đo giá trị điện trở DC và giá trị điện trở cách điện của cuộn dây. Vị trí lắp đặt phải thẳng đứng, nghiêng không quá 5 ° và một bên của lỗ tản nhiệt phải hướng theo hướng thẳng đứng. Khi lắp đặt hệ thống dây điện, tránh để rơi các bộ phận như ốc vít, vòng đệm, đầu nối, có thể khiến công tắc tơ AC bị kẹt hoặc đoản mạch. Sau khi cài đặt, cần kiểm tra xem hệ thống dây điện có chính xác không. Khi tiếp điểm chính không được cấp điện, cần bật tắt nguồn nhiều lần để kiểm tra xem có tiếng ồn sau khi tiếp điểm chính và lực hút của lõi sắt hay không. Chỉ sau khi xác nhận không có lỗi mới có thể đưa vào sử dụng. Không được phép kết nối công tắc tơ AC với nguồn điện DC, nếu không sẽ làm cháy cuộn dây

Thông số contactor từ SPX AC

Khung(A)			SS-T65
KW/HP(AC-3) Công suất dự trữ (AC-3) IEC60947-4		220V	18,5/22
		380V	30/45
Dòng điện giữ lại (AC-3) GB14048.4		220V	68
		380V	65
Dòng điện gia nhiệt đã giữ lại (A)			100
Điện áp cách điện đã giữ lại (V)			690
Tiếp điểm phụ AC-15	Liên hệ	Tiêu chuẩn	2NO+2NC
	Dòng điện giữ lại (A)	220V	1.6
		380V	0.95
Đời sống điện			65
Cuộc sống cơ khí			300

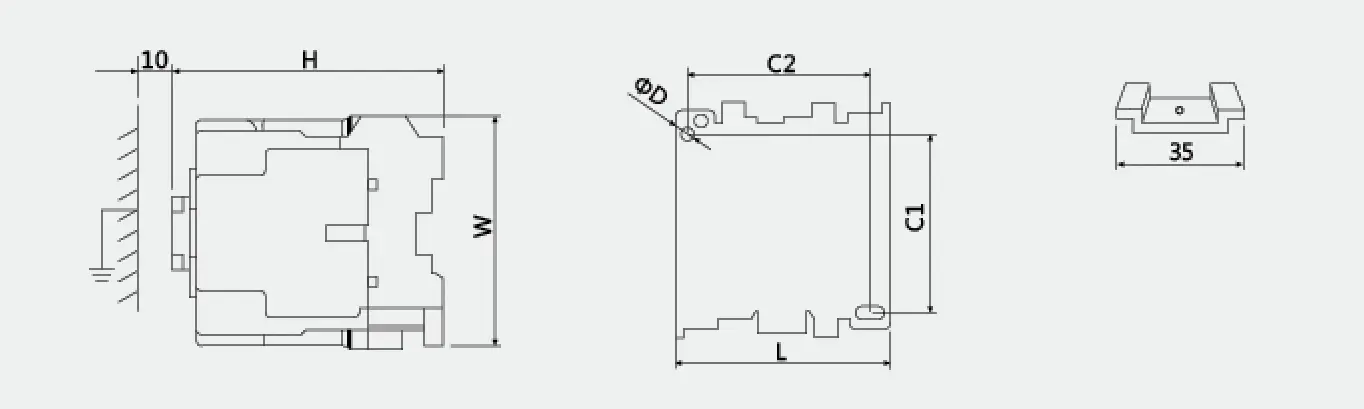

Kích thước phác thảo và cài đặt
			Kiểu	L	W	H	C1	C2	ΦD
			SS-T65	88	103	105	75	70	5.5
