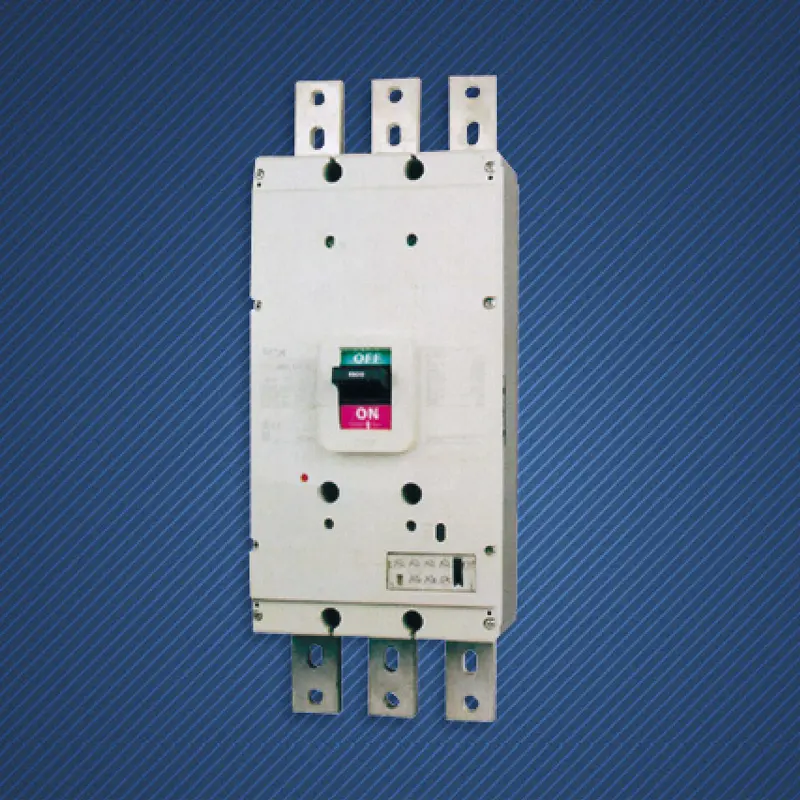

Bộ ngắt mạch vỏ đúc định mức 3P 1000A

Tại trung tâm năng lượng của các cơ sở hiện đại quy mô lớn - phòng phân phối chính, dòng điện 1000A đánh dấu một trong những mức công suất cao nhất để phân phối điện. SPX được triển khai trong Bộ ngắt mạch vỏ đúc định mức 3P 1000A chất lượng cao này, đã vượt qua phạm vi của các thiết bị bảo vệ truyền thống và phát triển thành một nền tảng quản lý nguồn toàn diện tích hợp khả năng kiểm soát dòng điện mạnh, logic dòng điện yếu và giao tiếp kỹ thuật số.

Đặc trưng:

Dòng điện định mức 1000A, nó có thể mang tải điện liên tục khoảng 550kW (400V ba pha) trở lên một cách an toàn, đáp ứng nhu cầu hội tụ điện của các phòng trung tâm dữ liệu lớn, dây chuyền sản xuất hạng nặng hoặc toàn bộ tòa nhà.
Bộ ngắt mạch vỏ đúc định mức 3P 1000A cung cấp khả năng ngắt ngắn mạch cực cao hàng đầu trong ngành lên tới 120kA-150kA, có khả năng chịu đựng và loại bỏ một cách an toàn các lỗi ngắn mạch nguy hiểm nhất có thể xảy ra. Đây là tuyến phòng thủ vững chắc cuối cùng để đảm bảo kiến ​​trúc vật lý của toàn bộ hệ thống phân phối điện áp thấp không bị sụp đổ.
Sử dụng khung cách nhiệt có độ bền cao được thiết kế đặc biệt và thiết kế ống tản nhiệt được tối ưu hóa, nó đảm bảo độ ổn định nhiệt động tuyệt vời và độ tăng nhiệt độ hoạt động thấp trong quá trình hoạt động với dòng điện cao trong thời gian dài và quá trình ngắt ở mức cao.
Được trang bị bộ ngắt kỹ thuật số đa chức năng tiên tiến nhất, nó cung cấp ma trận bảo vệ toàn diện và có thể lập trình bao gồm quá tải, độ trễ ngắn mạch, ngắn mạch tức thời, lỗi chạm đất, dòng điện dư, v.v. Cài đặt bảo vệ có thể được đặt chính xác trong phạm vi rộng và kết hợp linh hoạt với các đặc tính thời gian.
Chức năng bảo vệ độ trễ ngắn chính xác của Bộ ngắt mạch vỏ đúc định mức 3P 1000A là chìa khóa để đạt được khả năng bảo vệ có chọn lọc hoàn toàn từ cấp độ này đến bộ ngắt mạch cuối, đảm bảo rằng các lỗi được giới hạn tối đa ở phạm vi tối thiểu và đảm bảo hoạt động không bị gián đoạn của phần còn lại của hệ thống.
Được trang bị các chức năng ghi lỗi, ghi sự kiện, theo dõi nhiệt độ và chẩn đoán sức khỏe mạnh mẽ, nó có thể đưa ra cảnh báo sớm về các rủi ro tiềm ẩn và đạt được sự chuyển đổi từ "bảo vệ sau" sang "phòng ngừa trước".
Thu thập và hiển thị thời gian thực tất cả các thông số điện, bao gồm dòng điện, điện áp, công suất, năng lượng, hệ số công suất, tần số, hàm lượng sóng hài, nhu cầu, v.v., là nguồn dữ liệu cốt lõi để xây dựng hệ thống phân phối kỹ thuật số.
Hỗ trợ gốc hoặc hỗ trợ mô-đun nâng cao cho các giao thức như Ethernet, Profinet, Modbus TCP/IP và thậm chí cả IEC 61850, được tích hợp liền mạch vào hệ thống quản lý năng lượng cấp nhà máy, hệ thống tự động hóa tòa nhà hoặc nền tảng IoT dựa trên đám mây.

Ứng dụng

Bộ ngắt mạch vỏ đúc định mức 3P 1000A chất lượng cao đóng vai trò là bộ ngắt mạch đầu vào chính có điện áp thấp cho mỗi mô-đun nguồn điện (chẳng hạn như toàn bộ lớp trung tâm dữ liệu) để bảo vệ các tải CNTT quan trọng.
Công tắc phân đoạn và bảo vệ bus điện áp thấp dành cho các nhà máy tinh chế, chip bán dẫn quy mô lớn và các tòa nhà chính sản xuất ô tô.
Công tắc chính phía điện áp thấp của máy biến áp dành cho các tòa nhà siêu cao tầng, nhà ga sân bay quốc tế lớn và các địa điểm thể thao khổng lồ.
Bảo vệ phân phối điện cốt lõi để cung cấp và phân phối điện chính cho các bệnh viện cấp 3, trạm biến áp chính của tàu điện ngầm và các trung tâm xử lý nước quy mô lớn.
Bộ ngắt mạch thu điện áp thấp AC cho các nhà máy quang điện cấp hàng trăm megawatt hoặc nhà máy lưu trữ năng lượng.

Thông số MCCB của bộ ngắt mạch vỏ đúc SPX SM30-1000

Khung(A)				SM300-1000-SS	SM300-1250-SS	Đặc điểm vận hành
Dòng điện định mức In(A)				500.600.700.850.900.1000	600,7-0,800,1000,1200,1250
Số cực				3
Điện áp cách điện định mức U1(V)			AC	690	690
Công suất phá vỡ định mức (KA)	IEC 60947-2 (lcu/lcs)	AC	690V	25/13	25/13
			500V	65/33	65/33
			440V	85/43	85/43
			400V	85/43	85/43
			230V	125/63	125/63
		DC	250V	-	-
Ảnh hồ sơ
			a	405
			b	210
			c	190
Gắn hình ảnh
			d	275
			e	70
			f	10
Tuổi thọ máy				2500
Tuổi thọ điện				500
Thiết bị vận hành điện (MD)
Tay cầm quay ngoài
Thiết bị ngắt tự động				nhiệt từ
