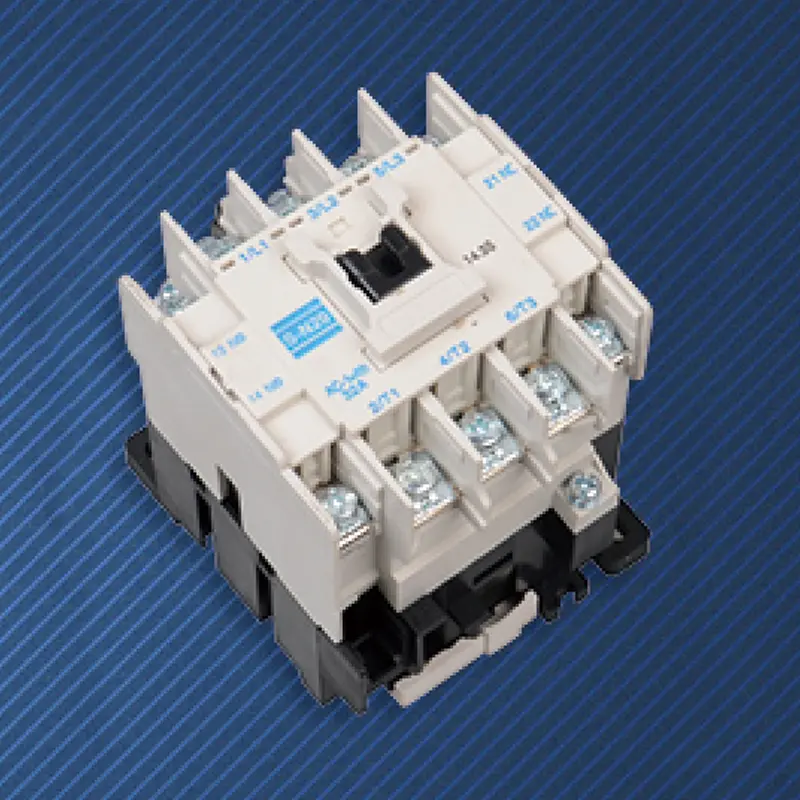

Nói lời tạm biệt với hệ thống dây điện lộn xộn và việc sửa chữa tốn thời gian. Khi Giá treo thanh ray AC Contactor Din bền bỉ của SPX Electric đáp ứng các đường ray DIN tiêu chuẩn, nó sẽ nâng cấp từ một thiết bị duy nhất thành một bộ phận của hệ thống lắp đặt điện có hệ thống, công nghiệp hóa. Giá trị của công tắc tơ AC gắn trên thanh ray mà chúng tôi cung cấp vượt xa khả năng chuyển đổi dòng điện đáng tin cậy mà còn nằm ở cách nó tái cấu trúc bố cục không gian tủ và quy trình làm việc của bạn một cách thuận tiện nhất.
Không cần đo, khoan hoặc khai thác. Chỉ cần căn chỉnh khóa phía sau của Giá đỡ thanh ray AC Contactor Din với thanh ray DIN 35mm tiêu chuẩn, ấn nhẹ để khóa chắc chắn và thời gian lắp đặt thiết bị được tính bằng giây.
Tất cả các bộ phận gắn trên đường ray (bao gồm cầu dao, rơle, khối đầu cuối, v.v.) đều có chung đường tham chiếu, tạo thành bố cục đều đặn theo chiều ngang và chiều dọc một cách tự nhiên, nâng cao tính thẩm mỹ và loại bỏ hoàn toàn độ lệch lắp đặt do sai lệch khi khoan thủ công.
Thiết bị có thể dễ dàng trượt trên ray dẫn hướng và vị trí tương đối của nó có thể được điều chỉnh bất kỳ lúc nào trước và sau khi nối dây, mang lại sự linh hoạt tối đa cho việc lập kế hoạch và định tuyến khe cắm.
Khi cần thay thế hoặc mở rộng AC Contactor Din Rail Mount, bạn chỉ cần sử dụng tuốc nơ vít để nới lỏng khóa và tháo bộ phận cũ rồi thay thế bằng bộ phận mới. Việc mở rộng hệ thống hoặc phục hồi lỗi trở nên nhanh chóng và không ảnh hưởng đến các thiết bị lân cận
thiết bị.
So với lắp đặt phẳng, lắp đặt đường ray dẫn hướng cho phép bố trí nhiều lớp, mật độ cao theo chiều sâu của tủ, tận dụng tối đa không gian ba chiều có giá trị bên trong tủ.
Nó tiết kiệm thời gian và chi phí vật liệu cho việc xử lý lỗ tấm, giảm nhu cầu sử dụng công cụ lắp đặt và giảm đáng kể chi phí nhân công cho việc bảo trì và cải tạo sau này.
AC Contactor Din Rail Mount tuân thủ nghiêm ngặt các tiêu chuẩn đường ray TH35-7.5 hoặc TH35-15 DIN được quốc tế công nhận, đảm bảo khả năng tương thích liền mạch với đại đa số các tủ điện và phụ kiện trên thị trường.
Mặt sau được trang bị khóa đàn hồi làm bằng nhựa kỹ thuật có độ bền cao, mang lại lực khóa ổn định đồng thời cho phép nhả nhanh thông qua thao tác dụng cụ đơn giản.
Tất cả các thiết bị đầu cuối nguồn và điều khiển đều được dán nhãn rõ ràng ở mặt trước để vận hành nối dây nhanh chóng và chính xác từ cùng một hướng.
Các đầu nối dây đã được tối ưu hóa trong thiết kế, chừa đủ không gian cho hoạt động của tuốc nơ vít ngay cả khi sử dụng cáp có đầu nối được ép nguội.
Mặt trên hoặc mặt bên được thiết kế có khu vực để chèn hoặc ghi biển nhận dạng, thuận tiện cho việc đánh số mạch và ghi nhãn chức năng.
Là lõi dẫn động của các bộ truyền động như động cơ, máy sưởi, van điện từ, v.v., AC Contactor Din Rail Mount được lắp đặt cạnh nhau trên cùng một đường ray với PLC, cầu dao, bộ nguồn công tắc, v.v., tạo thành trái tim của hệ thống điều khiển được tiêu chuẩn hóa.
Lắp đặt các hộp nối loại đường ray nhỏ gọn bên cạnh các thiết bị cần điều khiển từ xa, với các công tắc tơ tích hợp điều khiển trực tiếp các tải cục bộ, đạt được khả năng điều khiển phi tập trung và đơn giản hóa hệ thống dây điện.
AC Contactor Din Rail Mount được sử dụng để điều khiển hệ thống chiếu sáng, điều khiển cuộn dây quạt, điều khiển máy bơm nước và các tình huống khác, tạo điều kiện thuận lợi cho việc xây dựng tiêu chuẩn hóa và quản lý tập trung trong phòng phân phối hoặc hộp điều khiển tại chỗ.
Cung cấp nền tảng mô-đun điều khiển điện tử “plug and play” cho các nhà sản xuất thiết bị cơ khí, giảm đáng kể chu trình lắp ráp và chạy thử của tủ thiết bị.
| Khung(A) | SS-N20 | ||||||||
| KW/HP(AC-3) Công suất dự trữ (AC-3) IEC60947-4 | 220V | 5,5/7,5 | |||||||
| 380V | 15/11 | ||||||||
| Dòng điện giữ lại (AC-3) GB14048.4 | 220V | 22 | |||||||
| 380V | 22 | ||||||||
| Dòng điện gia nhiệt đã giữ lại (A) | 32 | ||||||||
| Điện áp cách điện đã giữ lại (V) | 660 | ||||||||
| Tiếp điểm phụ AC-15 | Liên hệ | Tiêu chuẩn | 1NO+1NC | ||||||
| Dòng điện giữ lại (A) | 220V | 1.6 | |||||||
| 380V | 0.95 | ||||||||
| Đời sống điện | 100 | ||||||||
| Cuộc sống cơ khí | 500 | ||||||||

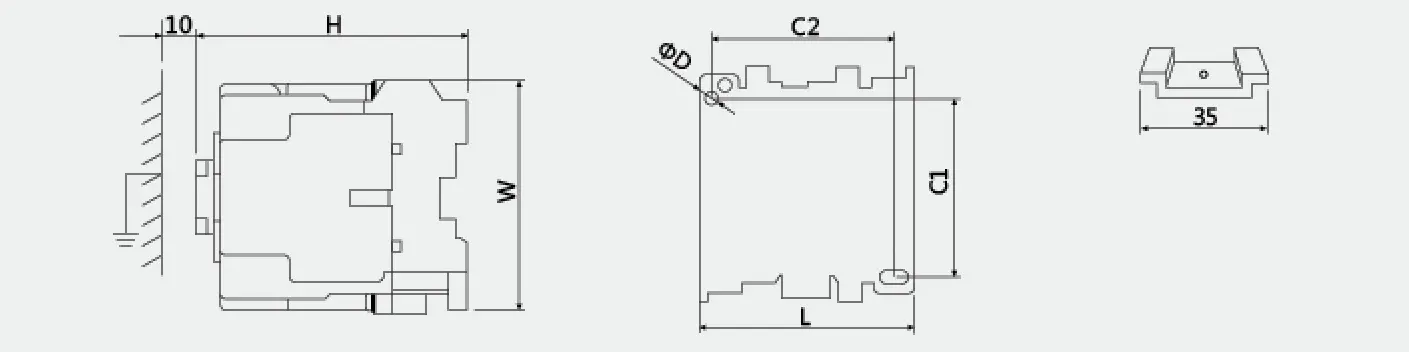

| Kích thước phác thảo và cài đặt |
|
||||||||
| Kiểu | L | W | H | C1 | C2 | ΦD | |||
| SS-N20 | 63 | 81 | 81 | 60 | 54 | 4.5 | |||
