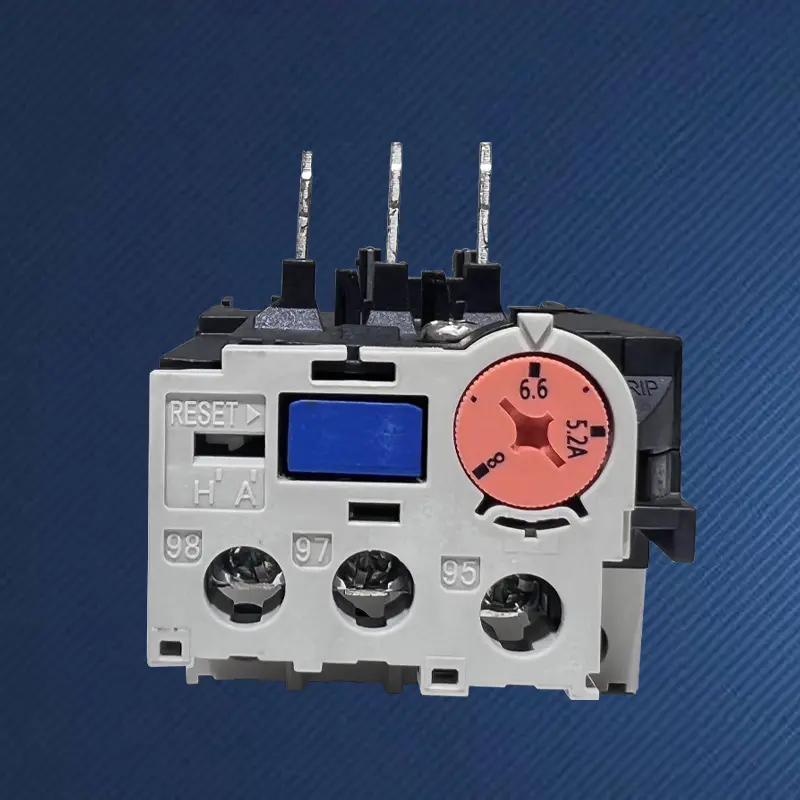

Rơle nhiệt TH-T18 0,35A

Trong các thiết bị tự động hóa, bộ truyền động chính xác và thiết bị nhỏ, có một số lượng lớn động cơ siêu nhỏ ba pha có công suất chỉ vài trăm watt. Dòng điện định mức của những động cơ này cực kỳ nhỏ (thường dưới 1A) và đường cong bảo vệ của rơle nhiệt đa năng trong phạm vi này thường không đủ chính xác để đạt được sự bảo vệ hiệu quả. Rơle nhiệt TH-T18 0,35A bền SPX là giải pháp chuyên nghiệp được thiết kế cho các ứng dụng dòng điện nhỏ như vậy. Nó đạt được khả năng bảo vệ độ nhạy và độ ổn định cao ở dòng điện 0,35A thông qua thiết kế thu nhỏ và chính xác của vật liệu tấm lưỡng kim, bộ phận làm nóng và cơ chế hoạt động, lấp đầy khoảng trống trong khả năng bảo vệ chuyên dụng cho động cơ vi mô.

Đặc trưng:

Rơ-le nhiệt TH-T18 0,35A chất lượng cao của nhà máy SPX đã trải qua quá trình tối ưu hóa cấu trúc cơ nhiệt đặc biệt để giải quyết lượng nhiệt yếu do dòng điện nhỏ tạo ra khoảng 0,35A. Điều này đảm bảo rằng dải lưỡng kim có thể tạo ra biến dạng đủ và chính xác, cho phép tính năng bảo vệ nghịch đảo theo thời gian được kích hoạt một cách đáng tin cậy ngay cả khi xảy ra tình trạng quá tải nhỏ (chẳng hạn như 1,1 lần In), tránh các điểm mù bảo vệ.

TH-T18 đảm bảo tính nhất quán cực kỳ cao về đặc tính bảo vệ giữa các sản phẩm thông qua quy trình sản xuất chính xác, ngay cả ở quy mô vi mô, nơi sự dao động dòng điện ở cấp microampe có thể ảnh hưởng đến các điểm bảo vệ, khiến nó phù hợp để ứng dụng đại trà trong các thiết bị vi mô được tiêu chuẩn hóa. Kích thước tinh tế, nó có thể được cắm trực tiếp vào các công tắc tơ AC vi mô (chẳng hạn như loại 9A~12A) để tạo thành bộ khởi động động cơ vi mô siêu nhỏ, giúp tiết kiệm đáng kể không gian quý giá trong tủ điều khiển.

Lợi thế:

Rơle nhiệt TH-T18 0.35A tùy chỉnh, là một bộ phận bảo vệ cơ điện thuần túy, không cần nguồn điện bên ngoài và hoàn toàn không nhạy cảm với sự dao động điện áp, sóng hài và nhiễu điện từ trong hệ thống điều khiển. Nó cũng có thể hoạt động ổn định trong các hệ thống vi mô phức tạp được cung cấp bởi bộ biến tần hoặc nguồn điện chuyển mạch.

Mặc dù cơ chế hoạt động nhỏ nhưng nó vẫn được trang bị các nút reset thủ công rõ ràng và biển báo ngắt quãng, giúp hỗ trợ việc nhận biết trạng thái và reset lỗi trong các bộ điều khiển vi mô được lắp đặt dày đặc.

Rơle nhiệt STH-T18 phù hợp với Contactor AC S-M10/20

Khung(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Công tắc tơ AC Suitabie	S-M10/12		S-M20/25				S-M35/50
Cấu trúc liên hệ phụ trợ	Trả lại thủ công hoặc tự động
Điều chỉnh phạm vi lựa chọn (A)	Chọn (A)	Điều chỉnh phạm vi (A)	Chọn (A)		Điều chỉnh phạm vi (A)		Chọn (A)	Điều chỉnh phạm vi (A)
	0,24A	0,2 ~ 0,32	1,3A		1 ~ 1,6		29	24~34
	0,35A	0,28 ~ 0,42	1,7A		1,4 ~ 2,0		35	30~40
	0,5A	0,4 ~ 0,6	2.1A		1,7 ~ 2,5		42	34~50
	0,7A	0,55 ~ 0,85	2,5A		2~3
	0,9A	0,7 ~ 1,1	3,6A		2,8 ~ 4,4
	1,3A	1 ~ 1,6	5A		4~6
	1,7A	1,4 ~ 2,0	6,6A		5,2 ~ 8
	2.1A	1,7 ~ 2,5	9A		7~11
	2,5A	2~3	11A		9~13
	3,6A	2,8 ~ 4,4	15A		12~18
	5A	4~6	19A		16~22
	6,6A	5,2 ~ 8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
Cấu trúc liên hệ phụ trợ	1a1b(1NO+1NC)

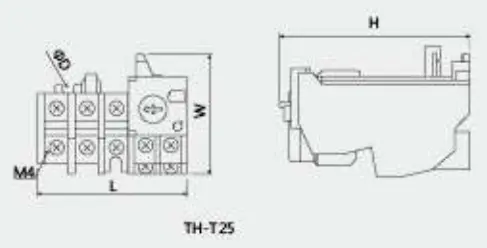

Kích thước phác thảo và cài đặt
	Kiểu		L	W	H	φD
	TH-T25		63	51	81	4.5
