Rơle chống quá tải nhiệt TH-T25 18A

Trong thế giới bảo vệ động cơ, khả năng điều chỉnh phổ quát có nghĩa là tính linh hoạt, nhưng nó cũng mang lại sự phức tạp trong việc gỡ lỗi và nguy cơ các thông số không nhất quán. Rơ-le chống quá tải nhiệt SPX TH-T25 18A của Trung Quốc đi theo hướng ngược lại. Nó không phải là một công cụ có thể điều chỉnh rộng rãi mà là một "thẻ ID an toàn" được đúc chính xác cho dòng điện định mức của động cơ 18A. Tại nhà máy, quá trình hiệu chuẩn cuối cùng được hoàn thành với dòng điện cài đặt thông số bảo vệ lõi -18A, đảm bảo rằng mỗi sản phẩm có thể cung cấp khả năng bảo vệ phù hợp nhất cho động cơ ở mức công suất cụ thể đó ngay từ đầu. Nó đại diện cho một triết lý kỹ thuật hiệu quả theo đuổi tiêu chuẩn hóa, tính nhất quán và dễ sử dụng.

Lợi thế:

Sản phẩm đã được hiệu chỉnh sâu khoảng 18A trong quá trình sản xuất và đặc tính nhiệt của dải lưỡng kim cũng như khả năng khớp cơ học của cơ chế nhả đã đạt đến mức tối ưu tại thời điểm này. Người dùng không cần thực hiện điều chỉnh tại chỗ, loại bỏ cơ bản các hành động bảo vệ sớm hoặc chậm trễ do hiệu chuẩn thủ công không chính xác.
Trong sản xuất thiết bị hoàn chỉnh hoặc dự án hàng loạt, việc sử dụng Rơle chống quá tải nhiệt TH-T25 18A trong kho có thể làm cho đặc tính bảo vệ của tất cả các động cơ có cùng công suất trở nên nhất quán cao độ, nâng cao tính tiêu chuẩn hóa và độ tin cậy của toàn bộ hệ thống.
Dòng cài đặt 18A tương ứng chính xác với dải công suất động cơ ba pha chính từ 7,5kW đến 9kW dưới điện áp 380V, khiến nó trở thành đối tác lý tưởng cho nhiều quạt, máy bơm nước và động cơ truyền động cơ học cỡ trung bình.
Mô hình công suất nhiệt và tản nhiệt của Rơle chống quá tải nhiệt TH-T25 18A được tối ưu hóa cho các đặc tính làm nóng của động cơ ở mức dòng điện này, có thể mô phỏng thực tế hơn quá trình tăng nhiệt độ của cuộn dây động cơ khi quá tải, dừng khởi động thường xuyên và các điều kiện làm việc khác.
Các kỹ sư và người lắp đặt không cần tham khảo biểu đồ đường cong hoặc sử dụng tua vít để điều chỉnh mà có thể trực tiếp lắp đặt hệ thống dây điện, tiết kiệm đáng kể thời gian gỡ lỗi và giảm thiểu lỗi của con người.

Kịch bản ứng dụng điển hình

Bảo vệ lõi cho máy bơm nước tuần hoàn 7,5kW-9kW và máy bơm tăng áp nước cấp.
Bảo vệ quá tải cho máy nén khí nhỏ, động cơ đai truyền động và máy trộn.
Bộ bảo vệ nguồn cho các dàn quạt cuộn cỡ trung bình và các dàn quạt cấp gió tươi.
Nhà sản xuất thiết bị sử dụng Rơle chống quá tải nhiệt TH-T25 18A làm bộ phận bảo vệ không cần sửa lỗi, được tiêu chuẩn hóa trên một trong các mẫu nguồn cố định của họ.

Rơle nhiệt STH-T25 phù hợp với Contactor AC S-M20/25

Khung(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Công tắc tơ AC Suitabie	S-M10/12		S-M20/25				S-M35/50
Cấu trúc liên hệ phụ trợ	Trả lại thủ công hoặc tự động
Điều chỉnh phạm vi lựa chọn (A)	Chọn (A)	Điều chỉnh phạm vi (A)	Chọn (A)		Điều chỉnh phạm vi (A)		Chọn (A)	Điều chỉnh phạm vi (A)
	0,24A	0,2 ~ 0,32	1,3A		1 ~ 1,6		29	24~34
	0,35A	0,28 ~ 0,42	1,7A		1,4 ~ 2,0		35	30~40
	0,5A	0,4 ~ 0,6	2.1A		1,7 ~ 2,5		42	34~50
	0,7A	0,55 ~ 0,85	2,5A		2~3
	0,9A	0,7 ~ 1,1	3,6A		2,8 ~ 4,4
	1,3A	1 ~ 1,6	5A		4~6
	1,7A	1,4 ~ 2,0	6,6A		5,2 ~ 8
	2.1A	1,7 ~ 2,5	9A		7~11
	2,5A	2~3	11A		9~13
	3,6A	2,8 ~ 4,4	15A		12~18
	5A	4~6	19A		16~22
	6,6A	5,2 ~ 8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
Cấu trúc liên hệ phụ trợ	1a1b(1NO+1NC)

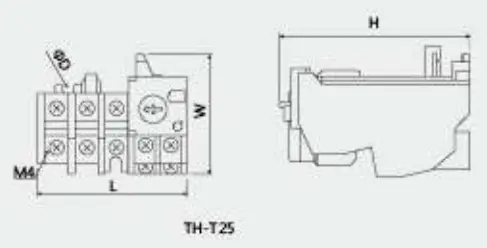

Kích thước phác thảo và cài đặt
	Kiểu		L	W	H	φD
	TH-T25		63	51	81	4.5
