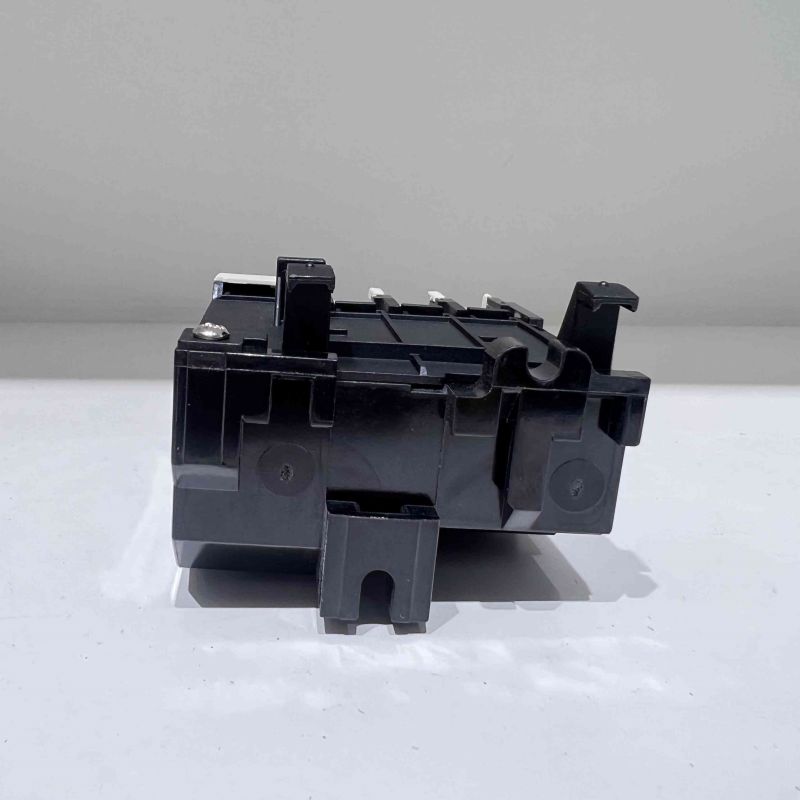

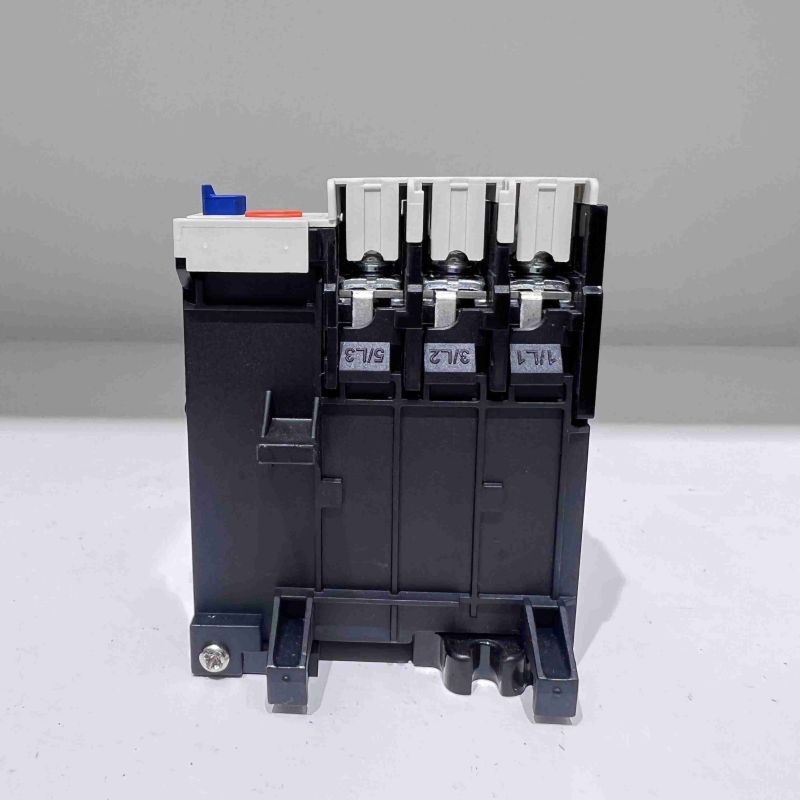

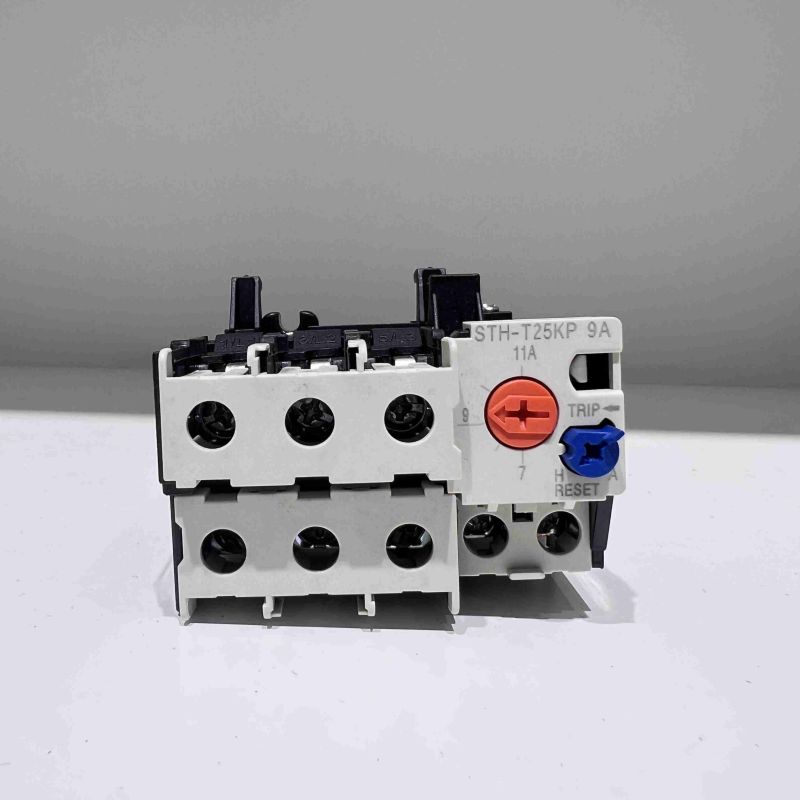

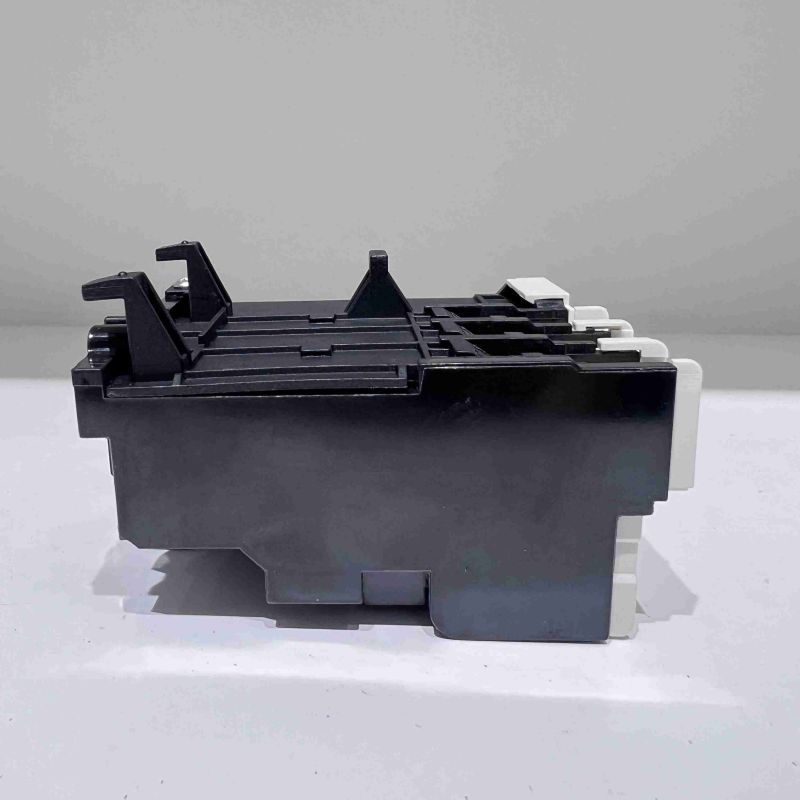

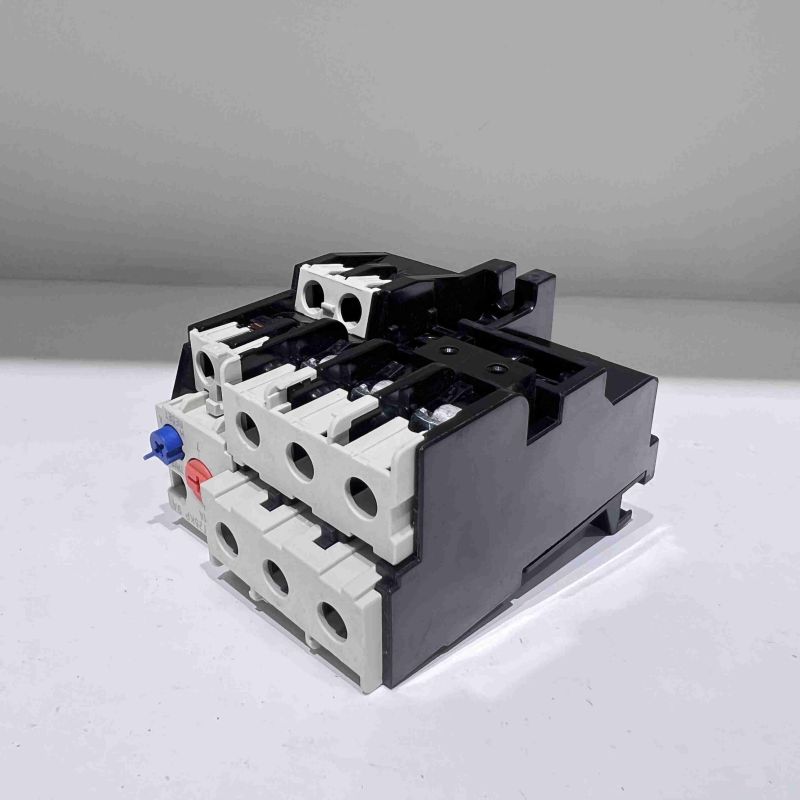

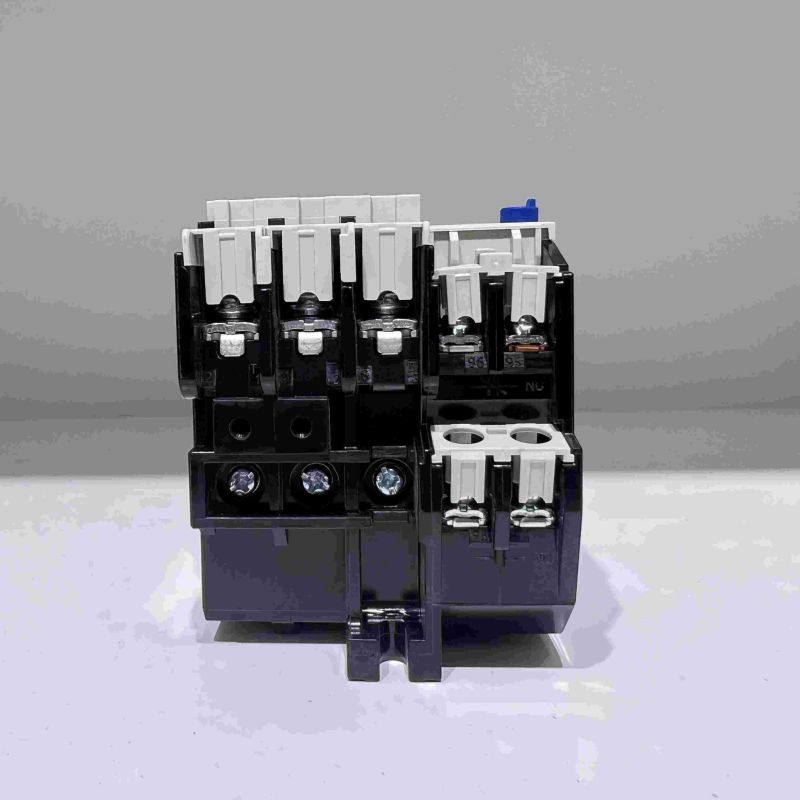

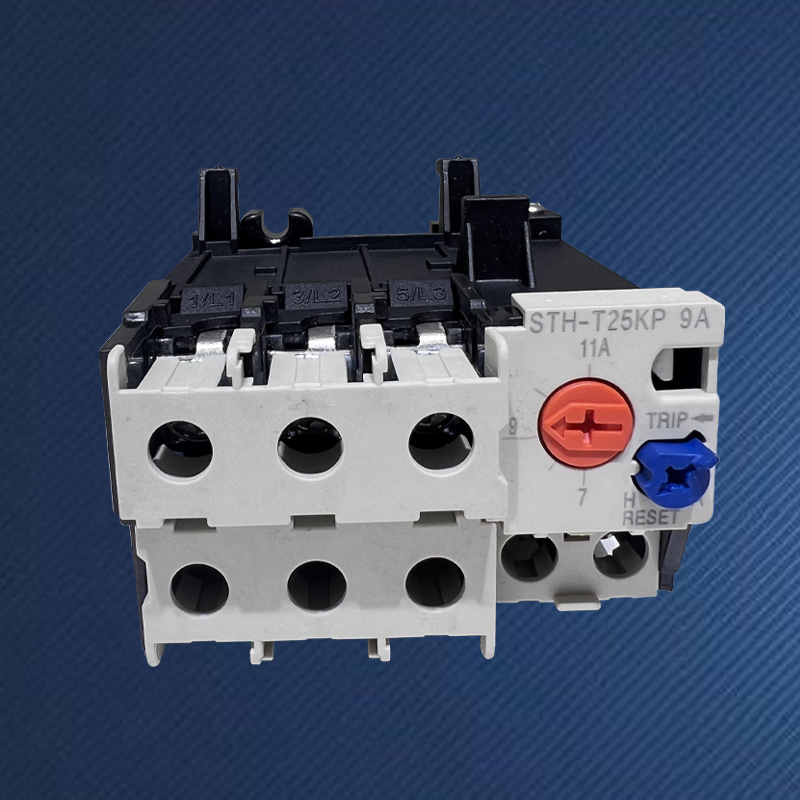

Rơle chống quá tải nhiệt TH-T25KP

Tại sao nên chọn Rơle chống quá tải nhiệt SPX TH-T25KP?

Trong các khu công nghiệp phức tạp, điều kiện hoạt động của động cơ rất khác nhau và các yếu tố như dòng điện định mức, tải khởi động và nhiệt độ môi trường đòi hỏi các thiết bị bảo vệ phải có khả năng thích ứng và điều chỉnh cao. Rơ-le chống quá tải nhiệt TH-T25KP được SPX thiết kế riêng không phải là thành phần có thông số kỹ thuật cố định mà là một nền tảng bảo vệ động cơ có thể định cấu hình. Khái niệm thiết kế cốt lõi là cho phép các kỹ sư "điều chỉnh" các thông số bảo vệ dựa trên điều kiện làm việc thực tế của từng động cơ thông qua việc điều chỉnh dòng điện liên tục rộng, bù nhiệt độ tuyệt vời và cấu trúc cơ khí được gia cố, đạt được các nâng cấp bảo vệ từ "có thể áp dụng" lên "tối ưu", đặc biệt phù hợp với các tình huống khó khăn như khởi động tải nặng, vận hành không liên tục hoặc thay đổi môi trường

Rơle chống quá tải nhiệt TH-T25KP có sẵn trong kho cung cấp nhiều loại dòng điện có thể điều chỉnh liên tục vượt xa các mẫu cố định (chẳng hạn như bao phủ toàn bộ phạm vi từ hơn 10 ampe đến hàng trăm ampe). Người dùng có thể đặt dòng điện hoạt động thành giá trị dòng điện định mức của động cơ một cách liên tục và chính xác bằng cách xoay núm, đạt được sự phù hợp tốt nhất về đặc tính bảo vệ.

Thường được trang bị các chức năng tùy chọn hoặc có thể chuyển đổi của Loại 10 và Loại 20 (hoặc cao hơn), người dùng có thể linh hoạt lựa chọn đường cong hành trình phù hợp tùy theo động cơ là khởi động tiêu chuẩn hay khởi động tải nặng, có thể tránh va đập và vấp khi khởi động, đồng thời đảm bảo bảo vệ nhanh trong trường hợp quá tải rôto bị khóa.

Được trang bị cơ chế bù nhiệt độ môi trường tiên tiến, Rơle quá tải nhiệt TH-T25KP duy trì các đặc tính bảo vệ ổn định trong phạm vi nhiệt độ môi trường từ -20 ° C đến +60 ° C (hoặc rộng hơn), tránh "bệnh theo mùa" do bảo vệ sớm hoặc chậm trễ của rơle thông thường do thay đổi nhiệt độ môi trường.

Nó sử dụng cơ sở lắp đặt độc lập và được kết nối với công tắc tơ thông qua các đầu nối dây tiêu chuẩn thay vì cắm trực tiếp. Thiết kế này mang lại độ linh hoạt đi dây cao hơn, khả năng tản nhiệt mạnh hơn và lợi thế là dễ dàng bảo trì và thay thế riêng lẻ, khiến nó trở thành lựa chọn ưu tiên cho các thiết kế tủ có nhu cầu cao.

Ngoài các tiếp điểm ngắt tiêu chuẩn thường đóng (NC-97/98), một bộ tiếp điểm tín hiệu thường mở độc lập (NO-95/96) và thường đóng (NC-97/98) thường được cung cấp, có thể được sử dụng để điều khiển ngắt mạch và chỉ báo cảnh báo từ xa, đáp ứng các yêu cầu giám sát và điều khiển phức tạp.

Khung(A)	STH-T18(TH-T18)				STH-T25(TH-T25)				STH-T50(TH-T50)
Công tắc tơ AC Suitabie	S-M10/12				S-M20/25				S-M35/50
Cấu trúc liên hệ phụ trợ	Trả lại thủ công hoặc tự động
Điều chỉnh phạm vi lựa chọn (A)	Chọn (A)		Điều chỉnh phạm vi (A)		Chọn (A)		Điều chỉnh phạm vi (A)		Chọn (A)	Điều chỉnh phạm vi (A)
	0,24A		0,2 ~ 0,32		1,3A		1 ~ 1,6		29	24~34
	0,35A		0,28 ~ 0,42		1,7A		1,4 ~ 2,0		35	30~40
	0,5A		0,4 ~ 0,6		2.1A		1,7 ~ 2,5		42	34~50
	0,7A		0,55 ~ 0,85		2,5A		2~3
	0,9A		0,7 ~ 1,1		3,6A		2,8 ~ 4,4
	1,3A		1 ~ 1,6		5A		4~6
	1,7A		1,4 ~ 2,0		6,6A		5,2 ~ 8
	2.1A		1,7 ~ 2,5		9A		7~11
	2,5A		2~3		11A		9~13
	3,6A		2,8 ~ 4,4		15A		12~18
	5A		4~6		19A		16~22
	6,6A		5,2 ~ 8		22A		18~26
	9A		7~11		29A		24~34
	11A		9~13		35A		30~40
Cấu trúc liên hệ phụ trợ	1a1b(1NO+1NC)
Kích thước phác thảo và cài đặt
	Kiểu				L	W	H	φD
	TH-T25				63	51	81	4.5
