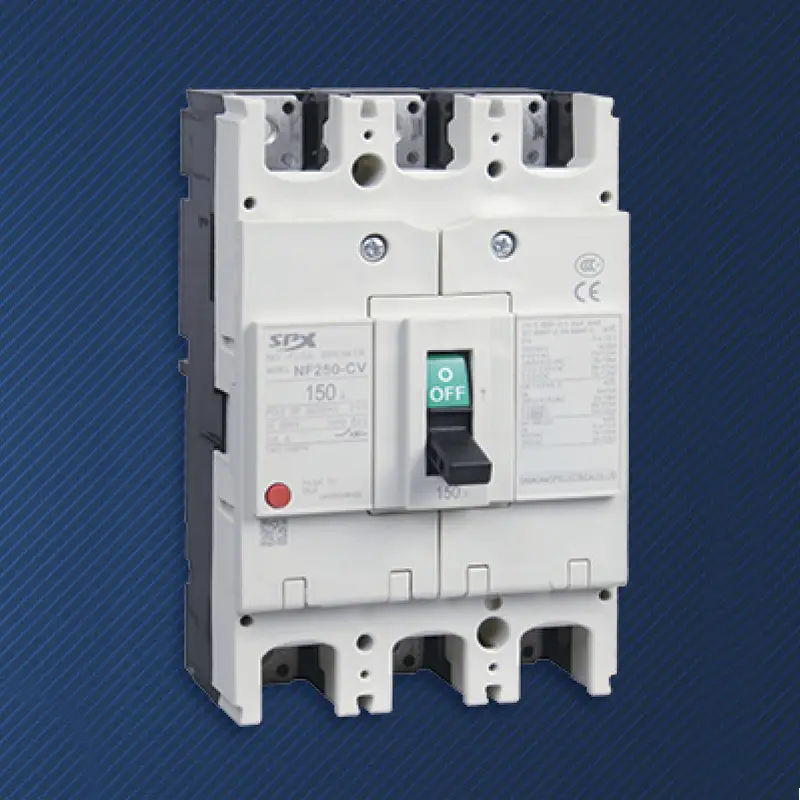

Cầu dao MCCB vỏ đúc 3P 200A

Trong các mạng phân phối phức tạp, các nút dòng điện 200A thường kết nối tủ phân phối chính với nhiều tải nhánh lớn hoặc bảo vệ trực tiếp các thiết bị sản xuất quan trọng. Bộ ngắt mạch vỏ đúc MCCB 3P 200A chất lượng cao của nhà máy SPX được thiết kế để đảm nhận trách nhiệm này. Nó không chỉ là công tắc bật tắt của mạch điện mà còn là bộ phận thực thi cốt lõi để thực hiện các chiến lược bảo vệ có chọn lọc và phân loại trong hệ thống phân phối. Với hiệu suất và khả năng điều chỉnh vượt trội so với các cầu dao thu nhỏ, cũng như các đặc tính thuận lợi hơn cầu dao khung, nó đã đạt được sự cân bằng thành công giữa hiệu suất bảo vệ, sự phối hợp hệ thống và chi phí, đồng thời là thành phần xương sống không thể thiếu trong thiết kế phân phối hiện đại.

Lợi thế

Model MCCB vỏ đúc 3P 200A được trang bị bộ nhả điện tử hỗ trợ độ trễ dài, độ trễ ngắn và bảo vệ ba giai đoạn tức thời. Bằng cách cài đặt chính xác thời gian trễ ngắn và giá trị hiện tại, có thể đảm bảo phối hợp có chọn lọc hoàn toàn với bộ ngắt mạch cấp thấp hơn, chỉ cách ly mạch bị lỗi trong trường hợp có sự cố và đảm bảo cung cấp điện liên tục cho các bộ phận khác của hệ thống.

Cả cài đặt bảo vệ quá tải điện tử và từ tính nhiệt đều có thể được điều chỉnh, cho phép các kỹ sư khớp chính xác khả năng mang dòng cáp thực tế và đặc tính tải, tránh hoạt động sai và tối ưu hóa hiệu quả bảo vệ.

Cầu dao MCCB vỏ đúc 3P 200A tùy chỉnh cung cấp công suất ngắt ngắn mạch tối đa lên tới 35kA đến 50kA, có thể cắt đứt một cách đáng tin cậy các sự cố ngắn mạch tiềm ẩn trong hệ thống phân phối cỡ trung bình và bảo vệ hiệu quả thiết bị điện thượng nguồn và hạ nguồn.

Thật thuận tiện khi lắp đặt các tiếp điểm phụ, tiếp điểm báo động, nhả shunt, giải phóng điện áp thấp, v.v., để đáp ứng các nhu cầu khác nhau như chỉ báo trạng thái, điều khiển từ xa và khóa liên động hệ thống.

Ứng dụng

Trong tủ phân phối nhà xưởng nhà máy, Cầu dao MCCB vỏ đúc 3P 200A đóng vai trò là thiết bị chuyển mạch phân phối chính cho một khu vực hoặc dây chuyền sản xuất nhất định.
Cầu dao vỏ đúc MCCB 3P 200A được sử dụng để kết nối lưới điện và bảo vệ xử lý nước, trạm gốc truyền thông và đầu ra của bộ biến tần quang điện cỡ trung bình.

Thông số MCCB của bộ ngắt mạch vỏ đúc SPX SM50-250

Khung(A)		SM50-250(NF-CV)
Dòng điện định mức In(A)		100,125,140,150,160,175,200,225,250
Điện áp định mức (V)		AC 400V
Điện áp cách điện định mức (V)		AC 690V
Số cực		3			4
Khả năng phá vỡ hạn chế		C	S	H	C	S	H
Công suất ngắt ngắn mạch (kA) AC400V		18	30	50	18	30	50
Vận hành ngắn mạch (kA) AC400V		9	15	25	9	15	25

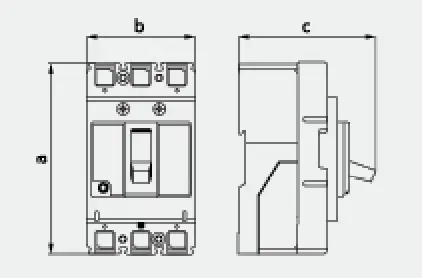

Ảnh hồ sơ
	a	165			165
	b	105			140
	c	90			90

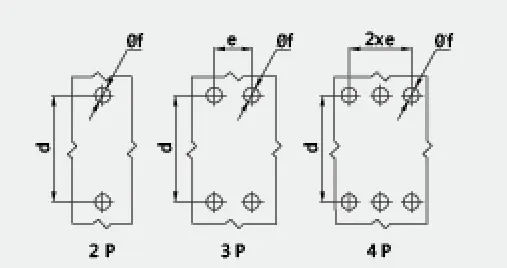

Gắn hình ảnh
	d	126			126
	e	35			35
	f	5			5
Tuổi thọ máy		4000
Tuổi thọ điện		2000
Thiết bị vận hành điện (MD)		●
Tay cầm quay ngoài		●
Thiết bị ngắt tự động		nhiệt từ
