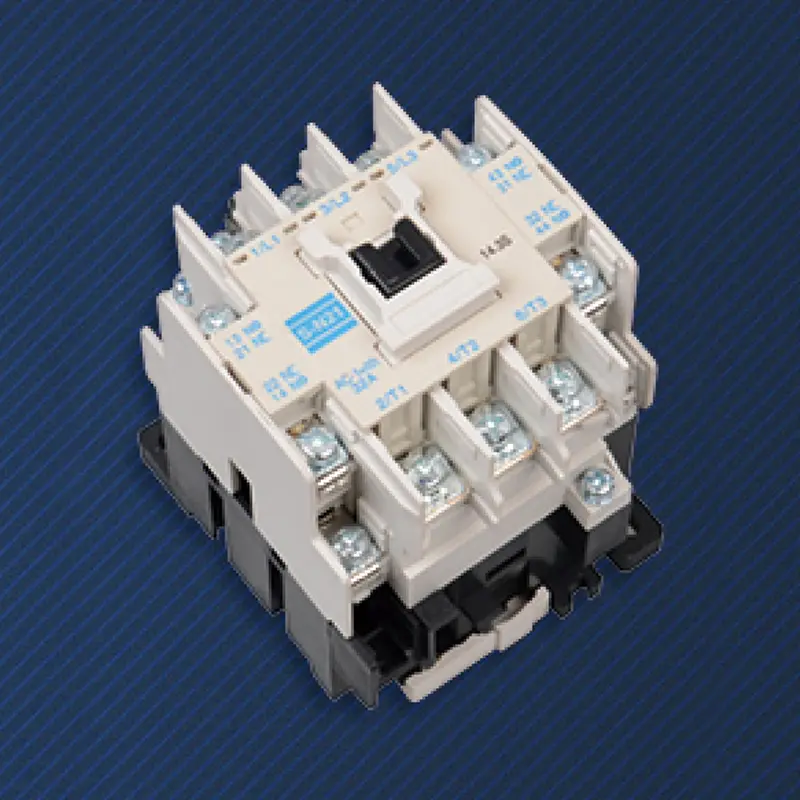

Công tắc tơ từ AC

Mô tả sản phẩm

Công tắc tơ từ AC chất lượng cao do SPX Electric sản xuất là điểm khởi đầu vật lý cho tất cả các điều khiển tự động hóa. Sau khi PLC phát lệnh, công tắc tơ điện từ AC hoàn thành bước nhảy quan trọng từ tín hiệu điều khiển yếu sang tín hiệu điện mạnh trước khi động cơ thực sự quay. Nó không phải là thành phần phức tạp nhất nhưng là bộ phận vận hành đáng tin cậy không thể thay thế và bền bỉ theo thời gian trong các hệ thống điện công nghiệp.
Bằng cách điều khiển các tiếp điểm cơ học bằng lực điện từ, sự cách ly điện hoàn toàn được thiết lập giữa cuộn dây điều khiển (phía điện áp thấp) và mạch chính (phía dòng điện cao áp). Điều này về cơ bản giúp tránh nguy cơ điện áp cao xâm nhập vào hệ thống điều khiển, đảm bảo an toàn cho nhân viên và các thiết bị nhạy cảm như PLC.
Hoạt động cơ học của điểm tiếp xúc thường đi kèm với âm thanh "tách" rõ ràng và có thể nghe được và hầu hết các sản phẩm đều có cửa sổ chỉ báo vị trí trực quan, cung cấp phản hồi trạng thái vật lý trực tiếp và đáng tin cậy.
Dòng điện tại thời điểm khởi động động cơ có thể đạt tới 5-8 lần giá trị định mức. Các điểm tiếp xúc bằng hợp kim bạc được thiết kế đặc biệt cho các công tắc tơ điện từ và khả năng đóng nhanh của chúng có thể chịu được dòng điện tăng vọt, vốn là một mắt xích yếu trong nhiều bộ phận công tắc điện tử.
Khi tiếp điểm bị ngắt kết nối, một khoảng cách cách nhiệt không khí rõ ràng sẽ được hình thành, sau đó phía tải và phía nguồn sẽ bị cắt hoàn toàn mà không có nguy cơ rò rỉ dòng điện, đáp ứng các quy định an toàn bảo trì khi tắt nguồn nghiêm ngặt.
Cấu trúc cơ học và điện từ cốt lõi của Công tắc tơ từ AC có khả năng chịu nhiệt độ, độ ẩm, bụi và biến động điện áp nhất định. Trong môi trường công nghiệp khắc nghiệt, độ tin cậy của nó thường vượt trội so với các thiết bị điện tử thuần túy phức tạp.
Sau hàng triệu vòng đời cơ học, độ mòn của Công tắc tơ từ AC (chẳng hạn như xói mòn tiếp điểm) là có thể dự đoán được và diễn ra từ từ, giúp bạn dễ dàng lập kế hoạch bảo trì phòng ngừa và tránh những hỏng hóc thảm khốc đột ngột.

Cách các thành phần cốt lõi phối hợp với nhau

1. Hệ thống điện từ (nguồn truyền động):
Cuộn dây: nhận điện áp điều khiển (như 24V AC/DC, 220V AC) và chuyển đổi năng lượng điện thành từ trường.
Lõi sắt tĩnh loại E và lõi sắt động: Sau khi cuộn dây được cấp điện sẽ sinh ra lực từ để hút lõi sắt động. Vòng ngắn mạch tích hợp được thiết kế đặc biệt để loại bỏ rung động và tiếng ồn do giao nhau giữa điểm 0 AC, đảm bảo lực hút yên tĩnh và êm ái trong môi trường AC.

2. Hệ thống liên lạc (đơn vị thi công):
Tiếp điểm chính (thường mở): Được làm bằng vật liệu gốc bạc (như bạc cadmium oxit) có khả năng chống hàn và có điện trở tiếp xúc thấp, có khả năng mang dòng điện cao trong mạch chính.
Tiếp điểm phụ: liên kết cơ học với tiếp điểm chính, dùng để điều khiển mạch tự khóa, phản hồi tín hiệu hoặc khóa liên động, thường có thiết kế dạng module, có thể kết hợp linh hoạt.

3. Hệ thống chữa cháy hồ quang (bảo vệ an toàn):
Khi ngắt dòng điện cao, hồ quang nhiệt độ cao sẽ xuất hiện giữa các tiếp điểm. Công tắc tơ từ AC sử dụng nắp dập hồ quang bằng lưới kim loại để cắt, làm mát và dập tắt nhanh chóng hồ quang, bảo vệ các điểm tiếp xúc khỏi bị xói mòn và ngăn ngừa tai nạn do hồ quang bay ra ngoài.

Ứng dụng

Công tắc tơ từ AC là thiết bị điều khiển cấu hình tiêu chuẩn cho tất cả các động cơ đầu ra khởi động trực tiếp, khởi động sao tam giác và khởi động mềm.
AC Magnet Contactor được sử dụng để điều khiển các phụ tải như ống sưởi điện lớn, lò nướng công nghiệp, cụm đèn chiếu sáng, v.v. yêu cầu bật/tắt thường xuyên.
Bộ phận thực thi phím trong bộ chuyển mạch chuyển nguồn tự động (ATS): chịu trách nhiệm kết nối hoặc ngắt kết nối vật lý đường dây cấp điện trong quá trình chuyển đổi hai nguồn điện.

Mạch điện chính của các thiết bị như cần cẩu, máy nén, máy đúc khuôn được nối hoặc ngắt kết nối.

Thông số contactor mô-đun AC gia đình SPX

Khung(A)			SS-N21
KW/HP(AC-3) Công suất dự trữ (AC-3) IEC60947-4		220V	5,5/7,5
		380V	15/11
Dòng điện giữ lại (AC-3) GB14048.4		220V	22
		380V	22
Dòng điện gia nhiệt đã giữ lại (A)			32
Điện áp cách điện đã giữ lại (V)			660
Tiếp điểm phụ AC-15	Liên hệ	Tiêu chuẩn	2NO+2NC
	Dòng điện giữ lại (A)	220V	1.6
		380V	0.95
Đời sống điện			100
Cuộc sống cơ khí			500

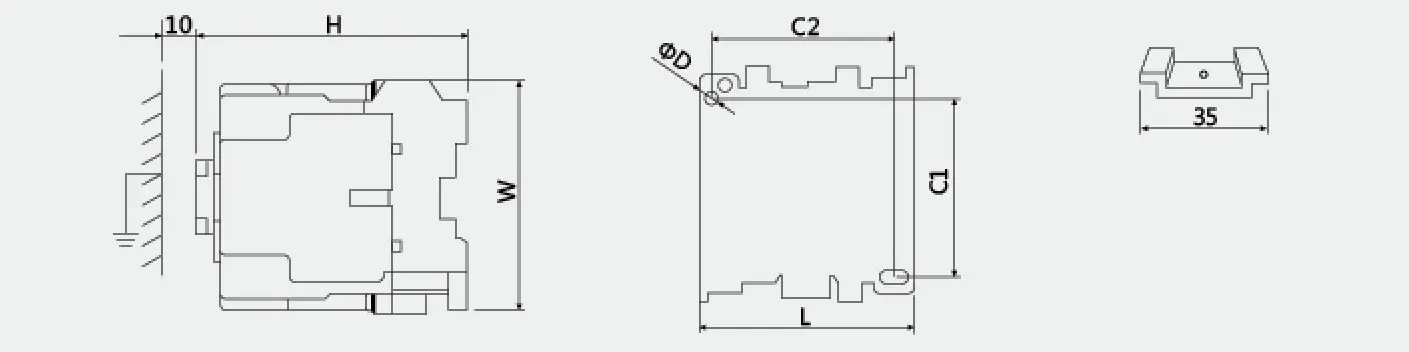

Kích thước phác thảo và cài đặt
			Kiểu	L	W	H	C1	C2	ΦD
			SS-N21	63	81	81	60	54	4.5
