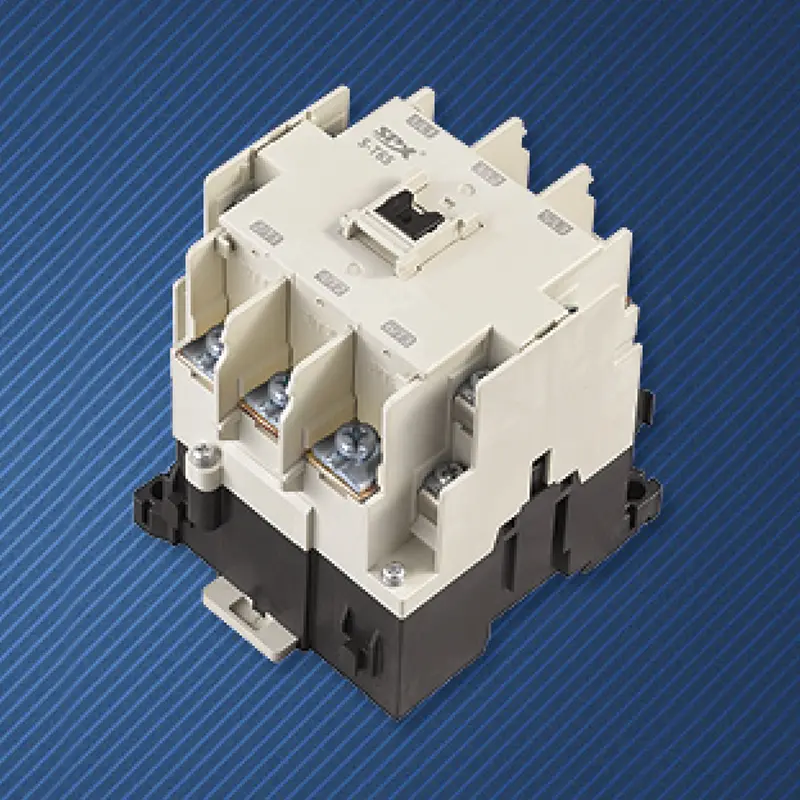

Bộ điều hòa không khí AC Contactor

Bộ điều hòa không khí AC Contactor tùy chỉnh của nhà máy SPX Electric không phải là một ứng dụng đơn giản của một contactor phổ thông. Nó là một thiết bị chuyển mạch điện từ được xác định chuyên nghiệp về tuổi thọ điện, công suất ngắt và cấu trúc thể tích dựa trên đặc tính làm việc của máy nén điều hòa không khí (đặc biệt là máy nén kín có bảo vệ quá tải tự động thiết lập lại) và động cơ quạt.

Tính năng và Ưu điểm

Bộ điều hòa không khí AC Contactor chất lượng cao tuân thủ nghiêm ngặt các tiêu chuẩn loại sử dụng của AC-8a (động cơ điện trong máy nén lạnh kín điều khiển) hoặc AC-7a (tải động cơ điện cho hộ gia đình và các mục đích tương tự), có nghĩa là tuổi thọ điện và điều kiện kiểm tra công suất bật/tắt mô phỏng đầy đủ các điều kiện làm việc thực tế của máy nén điều hòa không khí.
Dòng điện làm việc định mức phổ biến bao gồm 30A đến 45A và điện áp làm việc phù hợp với hệ thống điều hòa không khí một pha (208-240V) hoặc ba pha (lên đến 660V), có thể đáp ứng trực tiếp các yêu cầu về công suất máy nén của hầu hết các máy điều hòa không khí gia đình và thương mại.
Các tiếp điểm chính thường được làm bằng hợp kim bạc hoặc vật liệu hợp kim gốc bạc, có độ dẫn điện tuyệt vời, khả năng chống xói mòn hồ quang và khả năng chống hàn, đảm bảo tiếp xúc ổn định ngay cả khi thường xuyên phải chịu dòng điện khởi động máy nén.
Áp dụng thiết kế ba chiều với bố cục trên và dưới, phần trên là hệ thống tiếp xúc điểm ngắt kép cầu tác động trực tiếp và phần dưới là hệ thống điện từ. Cấu trúc nhỏ gọn và thuận lợi cho việc lắp đặt trong hộp điều khiển điều hòa không khí với không gian hạn chế.
Buồng dập tắt hồ quang điện đôi tích hợp hoặc lưới dập hồ quang dọc có thể nhanh chóng làm mát và dập tắt hồ quang tạo ra khi ngắt dòng điện, bảo vệ hiệu quả các tiếp điểm và ngăn chặn nhiễu với các tín hiệu điều khiển dòng điện yếu khác.
Khả năng thích ứng môi trường nghiêm ngặt: Các điều kiện sử dụng được xác định rõ ràng, chẳng hạn như phạm vi nhiệt độ không khí xung quanh (thường -5oC đến +50oC), độ cao (≤ 2000m), mức độ ô nhiễm và loại lắp đặt (thường là Loại III), để đảm bảo hoạt động ổn định trong môi trường nhiệt độ cao, độ ẩm cao và độ rung mà dàn nóng điều hòa không khí có thể gặp phải.
Để thuận tiện cho việc lắp đặt tại chỗ, hai phương pháp kết nối mạch chính thường được cung cấp: kết nối phích cắm và kết nối vít. Các đầu cuối cuộn dây cũng thường được thiết kế với các kết nối plug-in để đơn giản hóa quá trình nối dây.
Một số model cho phép lắp đặt các mô-đun tiếp điểm phụ để khóa liên động điện hoặc phản hồi trạng thái của công tắc tơ tới hệ thống điều khiển, tăng tính linh hoạt trong điều khiển.

Các kịch bản ứng dụng chính

Điều khiển máy nén lạnh kín và động cơ quạt ngoài trời của hệ thống điều hòa không khí tốc độ cố định hoặc tần số thay đổi.
Bộ điều hòa không khí AC Contactor đóng vai trò là bộ phận thực hiện chuyển đổi nguồn cho các tải như van định hướng bốn chiều, máy nén và quạt.
Bộ điều hòa không khí AC Contactor được ứng dụng vào mạch điều khiển máy nén của các thiết bị như tủ lạnh, tủ trưng bày.

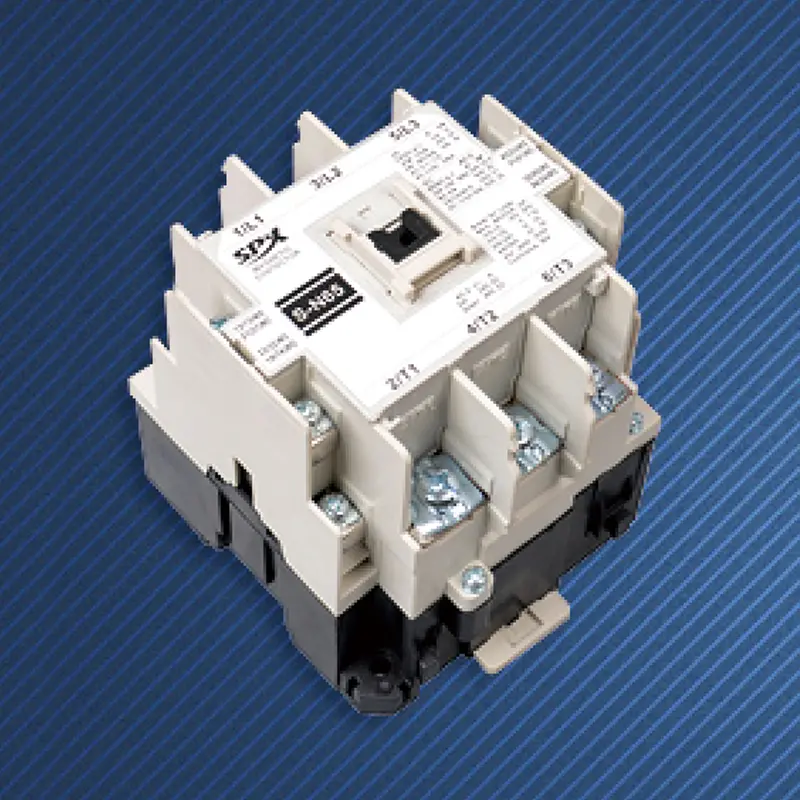

Thông số công tắc contactor SPX AC

Khung(A)			SS-N65
KW/HP(AC-3) Công suất dự trữ (AC-3) IEC60947-4		220V	18,5/25
		380V	30/40
Dòng điện giữ lại (AC-3) GB14048.4		220V	68
		380V	66
Dòng điện gia nhiệt đã giữ lại (A)			100
Điện áp cách điện đã giữ lại (V)			660
Tiếp điểm phụ AC-15	Liên hệ	Tiêu chuẩn	2NO+2NC
	Dòng điện giữ lại (A)	220V	1.6
		380V	0.95
Đời sống điện			60
Cuộc sống cơ khí			300

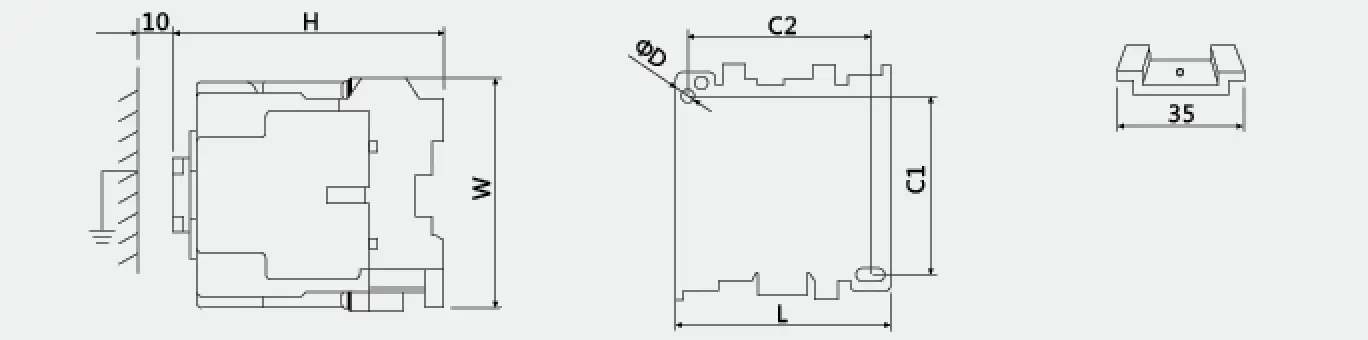

Kích thước phác thảo và cài đặt
			Kiểu	L	W	H	C1	C2	ΦD
			SS-N65	88	106	106	75	70	5
