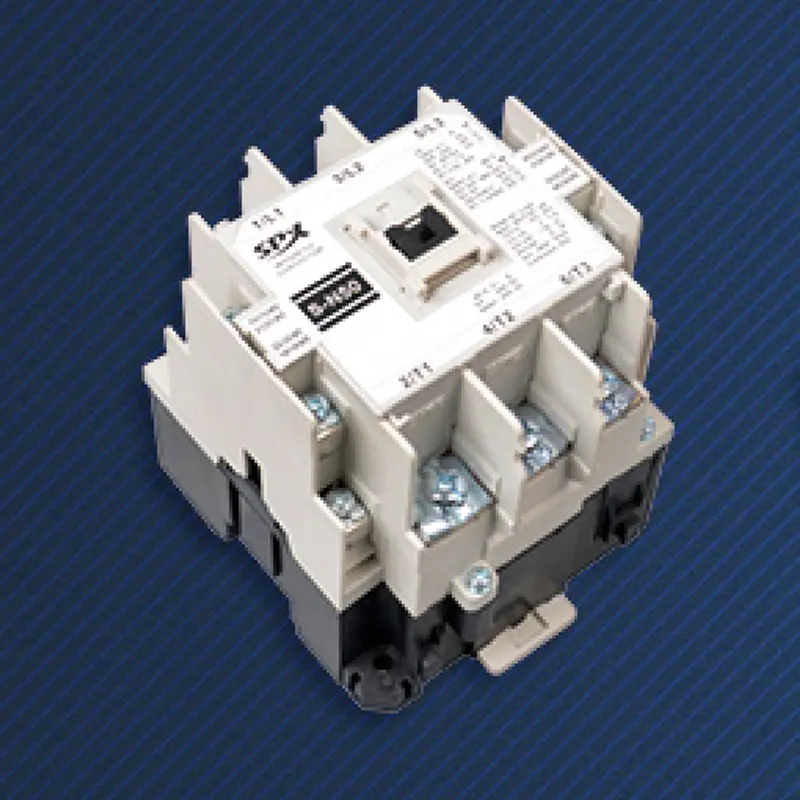

Công tắc tơ AC 380V

Trong thế giới năng lượng công nghiệp, điện ba pha 380V là dòng máu chảy và Bộ tiếp điểm AC 380V bền bỉ SPX Electric được tối ưu hóa cho điện áp này là van tim điều khiển chính xác lưu lượng máu. Chọn một công tắc tơ được thiết kế thực sự cho hệ thống 380V, thay vì chỉ là một mẫu phổ biến để "giảm tải" ở mức điện áp cao hơn, có nghĩa là cấy các gen có khả năng tương thích cao hơn, hiệu suất tốt hơn và tuổi thọ dài hơn vào thiết bị của bạn.

Cuộn dây, lõi sắt và lò xo phản ứng được tối ưu hóa cho đặc tính hút ở điện áp 380V, đảm bảo lực hút và nhả đáng tin cậy trong phạm vi dao động ± 10% điện áp định mức, tránh tiếng ồn, độ rung hoặc lực hút yếu do khả năng thích ứng điện áp kém.

Khe hở điện và khoảng cách rò rỉ giữa các bộ phận mang điện bên trong được thiết kế và sản xuất nghiêm ngặt theo mức cách điện cần thiết cho mức điện áp 380V, mang lại sự đảm bảo an toàn chính xác và không quá mức để đảm bảo độ ổn định cách điện lâu dài trong môi trường ẩm ướt và bụi bặm.

Thường xảy ra hiện tượng quá điện áp khi vận hành và đột biến nhất thời trong lưới điện công nghiệp. Hệ thống dập hồ quang và vật liệu cách nhiệt của công tắc tơ chuyên dụng 380V có thể chịu được những tác động như vậy một cách hiệu quả, giảm nguy cơ hỏng hóc hoặc hồ quang tái hiện.

Đối với các điều kiện làm việc có tần số hoạt động cao (loại AC-3, AC-4) chẳng hạn như dừng khởi động động cơ, nhích và phanh lùi trong các khu công nghiệp, các chỉ báo tuổi thọ điện và cơ tương ứng trực tiếp với điều kiện tải thực tế ở 380V. Các thông số hiệu suất chính:

Điện áp cách điện định mức (Ui): thường là 690V hoặc cao hơn, cung cấp đủ dự phòng an toàn cho điện áp hoạt động 380V. Dòng điện làm việc định mức (Ie): Việc lựa chọn phải dựa trên giá trị hiện tại tương ứng với tải được điều khiển (chẳng hạn như công suất động cơ) ở điện áp 380V. Ví dụ: nếu động cơ ba pha 22kW có dòng điện định mức khoảng 42A ở 380V, thì nên chọn một công tắc tơ có định mức ≥ 45A. Loại sử dụng: AC-3 (dừng khởi động động cơ lồng sóc) là tiêu chuẩn phổ biến nhất. Nếu sử dụng để phanh gấp hoặc phanh lùi thường xuyên thì cần phải chọn hoặc giảm công suất theo loại AC-4.

Hướng dẫn tuyển chọn và ứng tuyển:

Các lĩnh vực ứng dụng:
Bộ tiếp điểm AC 380V trong kho phù hợp để điều khiển tất cả các động cơ ba pha của máy công cụ, máy bơm, quạt, máy nén, băng tải và máy móc trong dây chuyền sản xuất. Bộ tiếp điểm AC 380V đóng vai trò là bộ phận tiêu chuẩn trong trung tâm điều khiển động cơ (MCC), bảng phân phối và tủ bù tụ điện.
Điều khiển điện năng cho máy điều hòa trung tâm, máy bơm nước làm mát, máy kéo thang máy, máy bơm chữa cháy.
Công tắc nguồn cho hệ thống cấp nước, xử lý nước thải, thiết bị nâng cảng và các ứng dụng khác.

Thông số contactor từ SPX AC

Khung(A)			SS-T20
KW/HP(AC-3) Công suất dự trữ (AC-3) IEC60947-4		220V	3.7
		380V	7.5
Dòng điện giữ lại (AC-3) GB14048.4		220V	18
		380V	18
Dòng điện gia nhiệt đã giữ lại (A)			32
Điện áp cách điện đã giữ lại (V)			660
Tiếp điểm phụ AC-15	Liên hệ	Tiêu chuẩn	1NO+1NC
	Dòng điện giữ lại (A)	220V	1.6
		380V	0.95
Đời sống điện			100
Cuộc sống cơ khí			500
Kích thước phác thảo và cài đặt
			Kiểu	L	W	H	C1	C2	ΦD
			SS-T20	44	75	78	60	30/35	4.2
