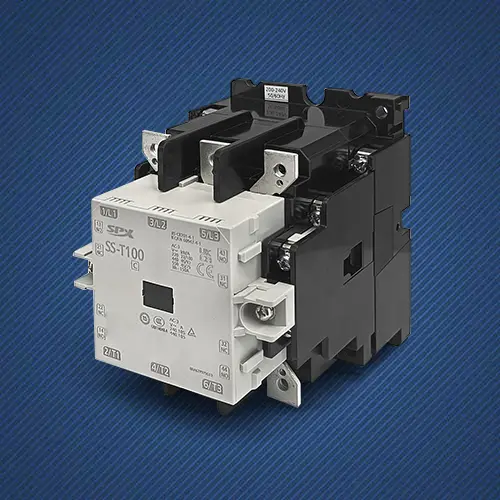

Công tắc tơ AC 100A

Công tắc tơ AC 100A chất lượng cao của SPX Electric Factory được làm bằng vật liệu tiếp xúc bằng hợp kim bạc chất lượng cao và vỏ nhựa kỹ thuật có khả năng chống va đập mạnh. Tuổi thọ cơ học của nó có thể lên tới hàng triệu lần, được thiết kế đặc biệt cho các ứng dụng công nghiệp yêu cầu vận hành dừng khởi động thường xuyên, giảm thiểu thời gian ngừng hoạt động để bảo trì và giảm tổng chi phí sở hữu.

Tính năng

Dòng điện làm việc định mức lên tới 100A, có thể dễ dàng điều khiển tải ba pha công suất cao. Điện áp cuộn dây tiêu chuẩn hỗ trợ các thông số kỹ thuật khác nhau như 24V AC. Điện áp chuyển đổi tối đa có thể đạt tới 600V AC, có thể đáp ứng yêu cầu của các cấp điện áp công nghiệp khác nhau.
Công tắc tơ AC 100A bền bỉ sử dụng thiết kế mô-đun và hỗ trợ lắp đặt bảng điều khiển hoặc đường ray DIN, tiết kiệm không gian tủ và tạo điều kiện lắp đặt và bảo trì trong quá trình làm việc.
Một số mẫu có chức năng công tắc tơ an toàn và thiết kế bảo vệ quá áp, cung cấp thêm sự đảm bảo an toàn cho các ứng dụng quan trọng.

Thông tin cơ bản

Dòng điện định mức: 100 A
Số cực: 3 cực (tiếp điểm chính)
Cấu hình tiếp điểm chính: 3 thường mở (3 NO)
Tiếp điểm phụ: Cấu hình tiêu chuẩn gồm 1 thường mở (NO) và 1 thường đóng (NC)

Thông số cuộn dây

Điện áp cuộn dây: 24 V AC (model ví dụ, các điện áp khác có thể được tùy chỉnh)
Kéo điện áp: 80% điện áp định mức (giá trị điển hình)
Điện áp giải phóng: ≥ 20% điện áp định mức (giá trị điển hình)

Đặc tính điện và cơ khí
Điện áp cách điện định mức: 690 V AC
Điện áp chuyển đổi tối đa: 600 V AC
Công suất định mức: có khả năng điều khiển động cơ ba pha khoảng 55kW ở điện áp xoay chiều 380V
Tuổi thọ cơ học: lên tới 1000000 lần hoạt động
Tuổi thọ điện: Dưới tải định mức, giá trị điển hình vượt quá 100000 hoạt động

Cấp độ bảo vệ: IP20, ngăn ngón tay chạm vào các bộ phận nguy hiểm
Phạm vi nhiệt độ làm việc: -5 ° C đến +60 ° C
Phạm vi nhiệt độ bảo quản: -40 ° C đến +70 ° C

Ứng dụng

Bộ tiếp điểm AC 100A có sẵn điều khiển động cơ không đồng bộ ba pha cho quạt, máy bơm, máy nén, băng tải và các máy móc hạng nặng khác.
Được sử dụng để điều khiển công suất của các bộ điều hòa không khí trung tâm, quạt tháp giải nhiệt và máy bơm nước lớn.
Là thành phần chính của hệ thống đóng cắt tụ điện và truyền tải điện tự động (ATS).
Điều khiển các nhóm chiếu sáng lớn, cửa điện, thiết bị sân khấu và các tải dòng điện cao khác.
