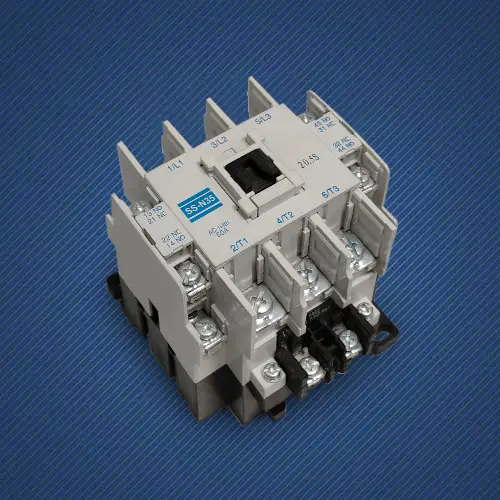

Công tắc contactor AC

Khi cần bật tắt đơn giản với linh hồn của "tự động hóa", Công tắc liên hệ AC tùy chỉnh của SPX Electric trở thành một lựa chọn tất yếu. Nó khác xa với một công tắc thủ công thông thường mà là một thiết bị đầu cuối thực thi nguồn thông minh có thể đáp ứng các hướng dẫn yếu từ các nút, cảm biến, PLC hoặc bộ vi xử lý và điều khiển dòng điện hàng trăm ampe. Sự tồn tại của nó giúp cho việc điều khiển tập trung, khóa liên động tự động và lập kế hoạch từ xa trở nên khả thi.

Tại sao nó là cầu nối quan trọng giữa mệnh lệnh và quyền lực?

1. Bản chất: Dùng “dòng điện nhỏ” để điều khiển “dòng điện lớn” một cách an toàn
Bản chất của thiết kế AC Contactor Switch nằm ở lực từ được tạo ra bởi cuộn dây điện từ (dòng điều khiển mức milliampere), làm cho các tiếp điểm cơ học (có khả năng mang dòng điện hàng trăm ampe) chuyển động. Sự cách ly điện đáng tin cậy này đảm bảo rằng nhân viên ở phía điều khiển điện áp thấp được cách ly hoàn toàn khỏi các thiết bị logic chính xác và khỏi những nguy hiểm ở phía nguồn điện áp cao.
Công tắc thủ công và cầu dao có giới hạn vật lý về dòng điện, tần số hoạt động và độ an toàn. Công tắc contactor được thiết kế cho các tác vụ bật tắt từ xa, dòng điện cao và tần số cao, lấp đầy khoảng cách giữa logic điều khiển và tải mạnh.

2. Chức năng: Hub từ “điều khiển điểm” đến “điều khiển hệ thống”
Một nút nhỏ được lắp đặt trong phòng điều khiển hoặc điểm đầu ra của PLC có thể điều khiển thiết bị lớn trong xưởng từ xa thông qua công tắc tơ, đạt được quyền điều khiển tập trung và mở rộng.
Thông qua hệ thống dây linh hoạt của Công tắc tiếp điểm AC, các tiếp điểm phụ thường mở/thường đóng, có thể dễ dàng đạt được logic điện cổ điển như tự khóa, khóa liên động và khởi động tuần tự, tạo thành nền tảng phần cứng của các mạch điều khiển an toàn phức tạp.

Là một tính năng giao diện của các thành phần hệ thống:
Các cực cuộn dây chấp nhận điện áp điều khiển được tiêu chuẩn hóa (như DC24V, AC220V), trở thành một "ngôn ngữ" phổ quát để tích hợp liền mạch với nhiều bộ điều khiển khác nhau (PLC, rơle, bộ hẹn giờ).
Tiếp điểm phụ cung cấp phản hồi trạng thái vật lý theo thời gian thực (bật hoặc tắt) của thân công tắc, phản hồi này có thể được truyền trở lại đèn báo, bộ điều khiển hoặc hệ thống giám sát phía trên để tạo thành vòng điều khiển.

Ứng dụng

AC Contactor Switch có trong kho, với tư cách là "tay và chân" của PLC, trực tiếp điều khiển việc khởi động và dừng của động cơ băng tải, động cơ trạm thủy lực, nguồn điện cơ khí thủ công, v.v. và là người trực tiếp thực hiện nhịp điệu sản xuất.

Trong tủ phân phối, có thể đạt được điều khiển tập trung, từ xa hoặc tự động của nhiều máy bơm nước, quạt, máy nén và các thiết bị khác, đồng thời có thể dễ dàng tích hợp bộ bảo vệ quá tải (rơle nhiệt) để tạo thành bộ khởi động động cơ.

Tự động kiểm soát việc cung cấp năng lượng cho các thiết bị không khí trong lành lớn, tháp giải nhiệt, mạch chiếu sáng và các thiết bị khác theo chương trình thời gian hoặc tín hiệu cảm biến, đạt được mục tiêu tiết kiệm năng lượng và quản lý thông minh.

Trong mạch an toàn, Công tắc contactor AC đóng vai trò là bộ truyền động quan trọng, ngay lập tức cắt nguồn điện của thiết bị khi nhấn nút dừng khẩn cấp hoặc cửa an toàn được mở, mang lại mức độ bảo vệ tắt an toàn cao nhất.

Phím chọn

Để chọn Công tắc contactor AC chính xác, cần phải khớp chính xác các thông số ứng dụng của nó với tư cách là "công tắc":

Điện áp điều khiển và nguồn: Điện áp cuộn dây phải phù hợp với nguồn điện điều khiển; Điện áp định mức của tiếp điểm chính không được thấp hơn điện áp đường dây.

Tần số hoạt động: Đối với các hoạt động dừng khởi động thường xuyên (chẳng hạn như các ứng dụng chạy bộ và servo), cần chọn kiểu máy có dòng điện định mức cao hơn hoặc tần số hoạt động cao được hiệu chỉnh đặc biệt.

Thông số công tắc contactor SPX AC

Khung(A)			SS-N35
KW/HP(AC-3) Công suất dự trữ (AC-3) IEC60947-4		220V	15/11
		380V	18,5/25
Dòng điện giữ lại (AC-3) GB14048.4		220V	42
		380V	44
Dòng điện gia nhiệt đã giữ lại (A)			60
Điện áp cách điện đã giữ lại (V)			660
Tiếp điểm phụ AC-15	Liên hệ	Tiêu chuẩn	2NO+2NC
	Dòng điện giữ lại (A)	220V	1.6
		380V	0.95
Đời sống điện			80
Cuộc sống cơ khí			500

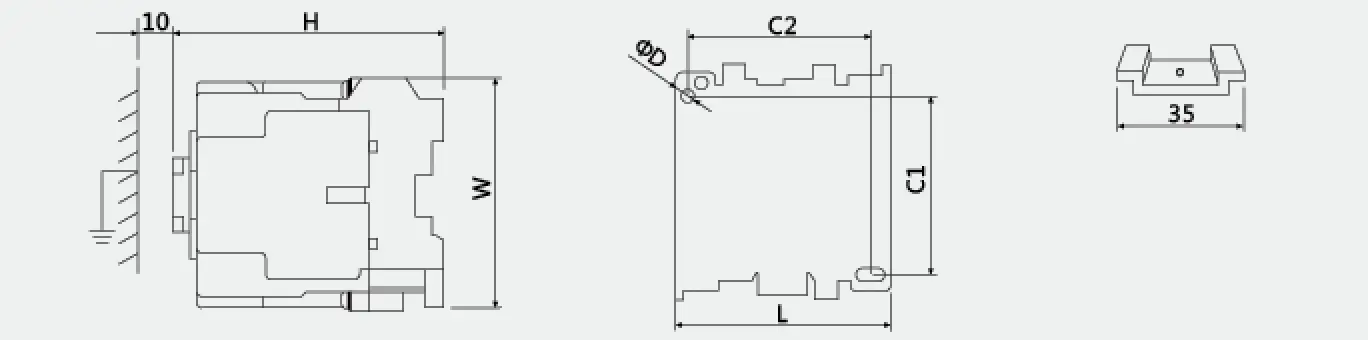

Kích thước phác thảo và cài đặt
			Kiểu	L	W	H	C1	C2	ΦD
			SS-N35	75	89	91	58	54	4.5
