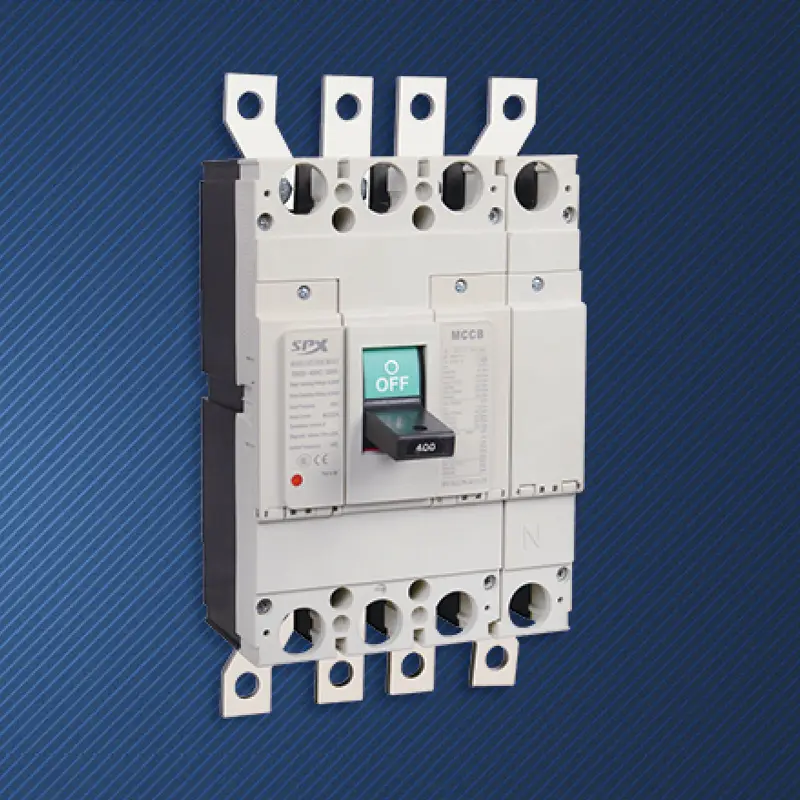

Bộ ngắt mạch vỏ đúc 4P 350A

Trong các tòa nhà lớn hoặc cơ sở công nghiệp có công suất điện vài trăm kilowatt, yêu cầu phức tạp và an toàn của hệ thống phân phối ngày càng tăng theo cấp số nhân. Bộ ngắt mạch vỏ đúc 4P 350A tùy chỉnh SPX được thiết kế đặc biệt cho "nguồn" hoặc "động mạch chủ" của các hệ thống phức tạp như vậy. Nó vượt xa chức năng bảo vệ duy nhất và thực hiện ba nhiệm vụ cốt lõi: cắt dòng điện sự cố, quản lý dòng điện hài được tạo ra bởi các tải phi tuyến tính (chẳng hạn như thiết bị CNTT và bộ biến tần) quay trở lại đường trung tính, đồng thời mang lại sự an toàn tuyệt đối và cách ly điện hoàn toàn trong quá trình bảo trì. Chính “lực ổn định” đảm bảo cho hệ thống hoạt động an toàn, ổn định ngay cả dưới tải trọng lớn, không cân bằng và giàu sóng hài.

Lợi thế

Trong các hệ thống tải phi tuyến công suất cao, dòng điện hài thứ ba sẽ chồng lên đường trung tính, khiến dòng điện của nó vượt xa dòng điện pha. Cực N của Cầu dao vỏ đúc 4P 350A có khả năng bảo vệ quá tải và ngắn mạch ngang bằng với cực pha (350A), có thể hoạt động đáng tin cậy trong tình huống bất thường này và ngăn dây trung tính quá nóng và bắt lửa do quá tải lâu dài. Đây là mối nguy hiểm cơ bản về an toàn mà cầu dao ba cực không thể giải quyết được.
Khi xảy ra bất kỳ lỗi nối đất hoặc ngắn mạch nào, bốn cực sẽ ngắt kết nối đồng bộ ở mức mili giây và mạch bị lỗi (bao gồm cả dây N có khả năng có điện) được cách ly hoàn toàn khỏi phía nguồn điện, mang lại mức độ bảo vệ an toàn cao nhất cho nhân viên và thiết bị, tuân thủ đầy đủ các yêu cầu nghiêm ngặt đối với các thiết bị điện cách ly hoàn toàn theo tiêu chuẩn IEC và GB.
Được trang bị bộ phận nhả điện tử, nó có thể thiết lập chính xác các thông số bảo vệ cho từng cực trong số bốn cực. Chức năng bảo vệ độ trễ ngắn của Bộ ngắt mạch vỏ đúc 4P 350A chất lượng cao là chìa khóa để đạt được sự cắt có chọn lọc hoàn toàn ở mức trên và mức dưới, đảm bảo rằng chỉ cách ly phạm vi tối thiểu trong trường hợp xảy ra lỗi; Đồng thời, nó có thể giám sát và ghi lại dòng điện của từng pha và đường dây trung tính, cung cấp dữ liệu hỗ trợ cho việc phân tích chất lượng điện năng và theo dõi lỗi.
Áp dụng thiết kế khung công suất lớn, nó có hiệu suất tản nhiệt tuyệt vời và ổn định nhiệt động, đồng thời có thể chịu được dòng điện liên tục 350A và sốc điện ngắn mạch cường độ cao.
Nó có thể tích hợp các tiếp điểm phụ bốn cực, tín hiệu cảnh báo, thiết bị giải phóng điện áp shunt/điện áp thấp và cơ chế vận hành điện, dễ dàng thực hiện giám sát từ xa, chuyển mạch tự động và liên kết với các hệ thống quản lý tòa nhà.

Ứng dụng

Bộ ngắt mạch vỏ đúc 4P 350A tùy chỉnh đóng vai trò là bộ ngắt mạch đầu vào chính cho các tầng trung tâm dữ liệu trong hệ thống cấp nguồn TN-S, bảo vệ và cách ly hệ thống phân phối điện chứa số lượng lớn tủ máy chủ một pha, quản lý hiệu quả sóng hài bậc 3.
Công tắc chính phía hạ áp của máy biến áp trong các trung tâm mua sắm lớn, tòa nhà văn phòng siêu cao tầng và khách sạn được xếp hạng sao đáp ứng các yêu cầu của quy định an toàn về cách ly tất cả các dây dẫn mang điện.
Các địa điểm thể thao, nhà hát, bệnh viện cấp ba và những địa điểm quan trọng khác có nhiều tải một pha phải sử dụng Cầu dao vỏ đúc 4P 350A cho tủ phân phối chính để đảm bảo an toàn và tương thích.
Bộ ngắt mạch vỏ đúc 4P 350A cung cấp khả năng bảo vệ nguồn và bảo vệ dòng hài trung tính cho các xưởng hàn và dây chuyền sản xuất lớn với thiết bị truyền động biến tần tập trung.

Thông số MCCB của bộ ngắt mạch vỏ đúc SPX SM30-400

Khung(A)		SM30-400(NF-CW)						Đặc điểm vận hành
Dòng điện định mức (A)		250,300,315,350,400
Điện áp định mức (V)		AC 400V
Điện áp cách điện định mức (V)		AC 690V
Số cực		3			4
Khả năng phá vỡ hạn chế		C	S	H	C	S	H
Mạch ngắt ngắn mạch (kA) AC400V		25	35	50	25	35	50
Vận hành ngắn mạch (kA) AC400V		15	20	25	15	20	25
Ảnh hồ sơ
	a	258			258
	b	140			185
	c	153			153
Gắn hình ảnh
	d	195			195
	e	45			45
	f	8			8
Tuổi thọ máy		4000
Tuổi thọ điện		1500
Thiết bị vận hành điện (MD)		●
Tay cầm quay ngoài		●

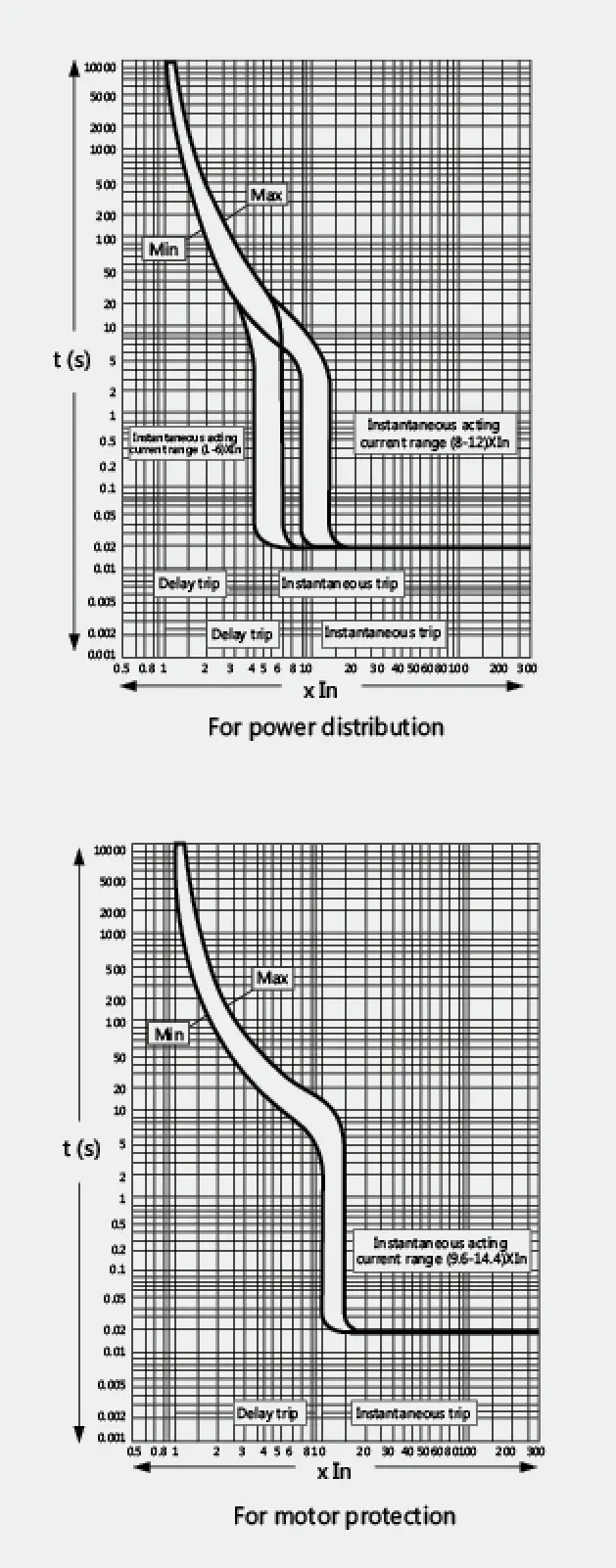

Thiết bị ngắt tự động		nhiệt từ
