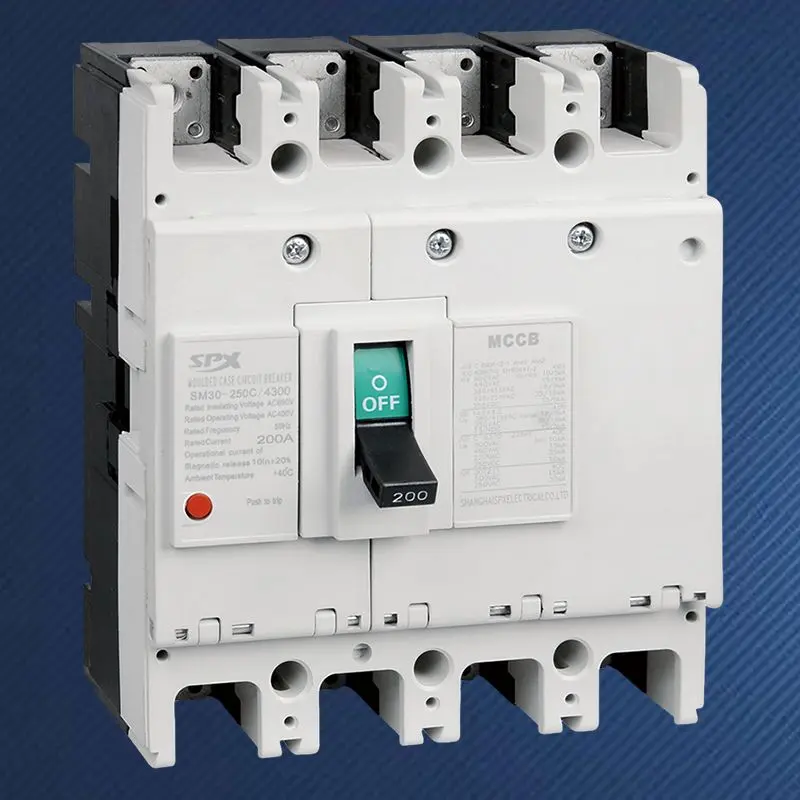

Bộ ngắt mạch vỏ đúc 4P 200A

Trong các tòa nhà thương mại, trung tâm dữ liệu và môi trường công nghiệp hiện đại sử dụng số lượng lớn tải phi tuyến một pha, cầu dao ba cực truyền thống không còn có thể đáp ứng mọi yêu cầu về cách ly an toàn. Sự ra đời của Bộ ngắt mạch vỏ đúc 4P 200A chất lượng cao SPX nằm ở việc đạt được khả năng cách ly và kiểm soát hoàn toàn các dây dẫn mang điện. Nó không chỉ bảo vệ đường dây ba pha mà còn sử dụng cực thứ tư quan trọng (cực N) để ngắt kết nối và cách ly các đường trung tính, giải quyết cơ bản hư hỏng thiết bị, rủi ro hỏa hoạn và nguy cơ điện giật cho con người do nhiễm điện đường dây trung tính, trôi điện thế hoặc dòng điện sự cố. Đây là một lựa chọn chiến lược để giải quyết các yêu cầu về chất lượng cung cấp điện phức tạp và tiêu chuẩn an toàn cao.

Lợi thế

Ở trạng thái ngắt kết nối, nó có thể đồng thời cắt tất cả các dây pha và dây trung tính, mang lại mức độ đảm bảo an toàn cao nhất cho việc bảo trì thiết bị phụ trợ và kiểm tra đường dây, tuân thủ đầy đủ các yêu cầu nghiêm ngặt về tính toàn vẹn cách ly trong các hệ thống nối đất như TN-S và TT.
Trong trường hợp tải ba pha mất cân bằng nghiêm trọng hoặc dòng điện hài thứ ba lớn (chẳng hạn như đèn LED lớn, cụm thiết bị CNTT), đường trung tính có thể mang dòng điện bất thường. Cầu dao vỏ đúc 4P 200A đảm bảo cắt đồng bộ dây trung tính và dây pha trong trường hợp quá tải hoặc ngắn mạch, giúp đường dây N không bị quá nhiệt và gây cháy nổ.
Nếu bất kỳ cực nào bị hỏng (kể cả cực N), cầu dao sẽ được khóa liên động với 4 cực để đảm bảo mạch bị sự cố được cách ly hoàn toàn.
Chức năng bảo vệ của cực N có thể được cấu hình theo tiêu chuẩn và yêu cầu ứng dụng, thường được gọi là loại bảo vệ đầy đủ (có cùng dòng điện định mức và đặc tính bảo vệ như cực pha) hoặc loại có thể điều chỉnh, để thích ứng với các yêu cầu phối hợp bảo vệ và nối đất của hệ thống khác nhau.
Khi được trang bị thiết bị nhả điện tử, có thể sử dụng cài đặt độ trễ ngắn chính xác để đạt được sự phối hợp có chọn lọc hoàn chỉnh với thiết bị bảo vệ ba hoặc bốn cực cấp thấp hơn, đảm bảo tính liên tục của nguồn điện.
Việc lựa chọn thiết kế và vật liệu của Cầu dao vỏ đúc 4P 200A chất lượng cao có tính đến khả năng xuất hiện dòng điện hài bậc cao trong đường dây trung tính, đảm bảo độ ổn định lâu dài trong quá trình vận hành.
Cầu dao vỏ đúc 4P 200A bền bỉ sử dụng vật liệu tiếp xúc, hệ thống dập hồ quang và khung cách nhiệt cùng loại với MCCB ba cực chất lượng cao, đảm bảo độ bền cơ và điện trong điều kiện hoạt động đồng bộ bốn cực.

Ứng dụng

Bộ ngắt mạch vỏ đúc 4P 200A trong kho đóng vai trò là bộ ngắt mạch đầu vào chính cho các trung tâm mua sắm lớn, tòa nhà văn phòng và khách sạn thuộc hệ thống TN-S, đáp ứng các quy định an toàn yêu cầu công tắc chính ngắt kết nối tất cả các dây dẫn mang điện.
Cung cấp khả năng bảo vệ đường dây đầu vào và bảo vệ đồng bộ đường trung tính cho các tủ cột trong phòng máy tính với số lượng lớn máy chủ một pha gây mất cân bằng ba pha nghiêm trọng và biến dạng sóng hài.
Công tắc phân phối điện chính trong phòng mổ bệnh viện, phòng thí nghiệm, hệ thống âm thanh và ánh sáng sân khấu lớn được thiết kế để chống quá nhiệt do sự chồng chất của sóng hài bậc 3 trên đường trung tính.
Bộ ngắt mạch vỏ đúc 4P 200A, là thiết bị bảo vệ cấp cao hơn của công tắc chuyển nguồn kép (ATSE), cũng có thể cách ly tuyệt đối đường trung tính khi chuyển đổi giữa hai nguồn điện, tránh việc vô tình kết nối song song các đường trung tính trong các hệ thống khác nhau.

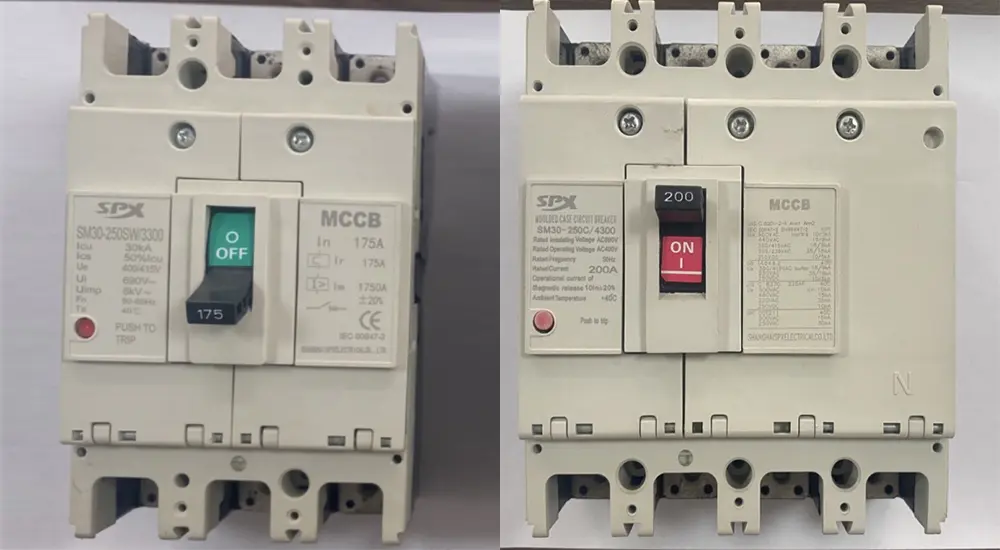

Thông số từ nhiệt MCCB dòng SPX SM30-250

Khung(A)		SM30-250(NF-CW)						Đặc điểm vận hành
Dòng điện định mức (A)		100,125,140,150,160,175,200,225,250
Điện áp định mức (V)		AC 400V
Điện áp cách điện định mức (V)		AC 690V
Số cực		3			4
Khả năng phá vỡ hạn chế		C	S	H	C	S	H
Công suất ngắt ngắn mạch (kA) AC400V		18	30	50	18	30	50
Vận hành ngắn mạch (kA) AC400V		9	15	25	9	15	25
Ảnh hồ sơ
	a	165			165
	b	105			140
	c	90			90
Gắn hình ảnh
	d	126			126
	e	35			35
	f	5			5
Tuổi thọ máy		4000
Tuổi thọ điện		2000
Thiết bị vận hành điện (MD)		●
Tay cầm quay ngoài		●

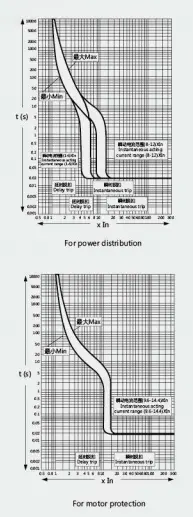

Thiết bị ngắt tự động		nhiệt từ

Mặt trước
