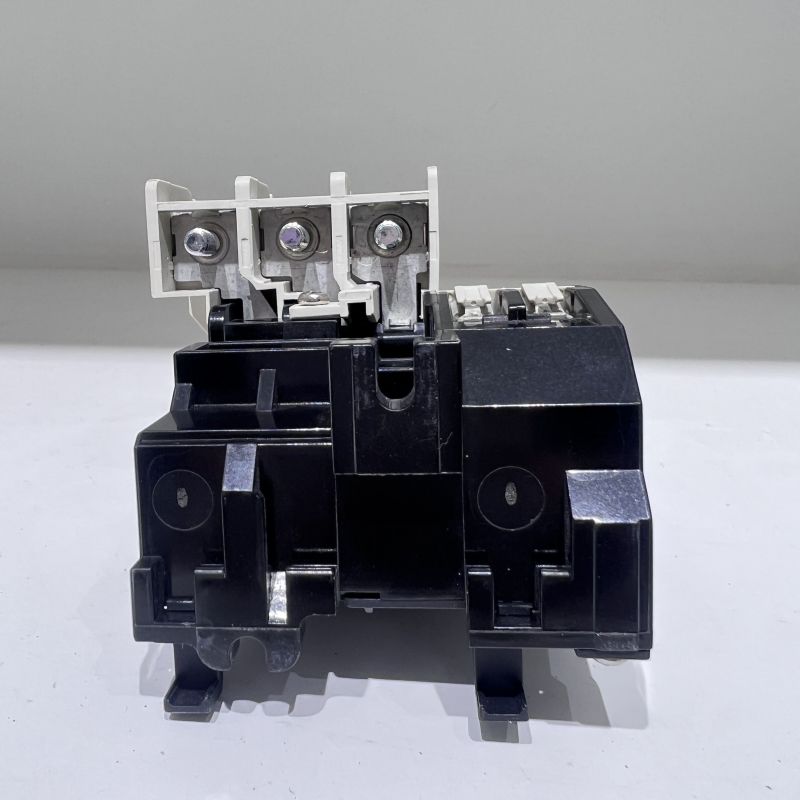

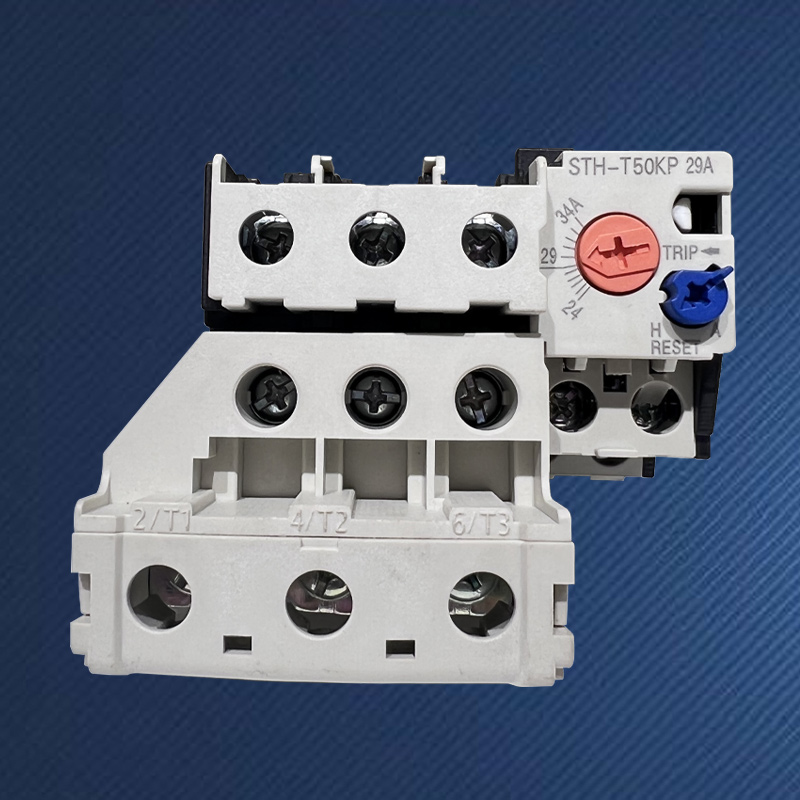

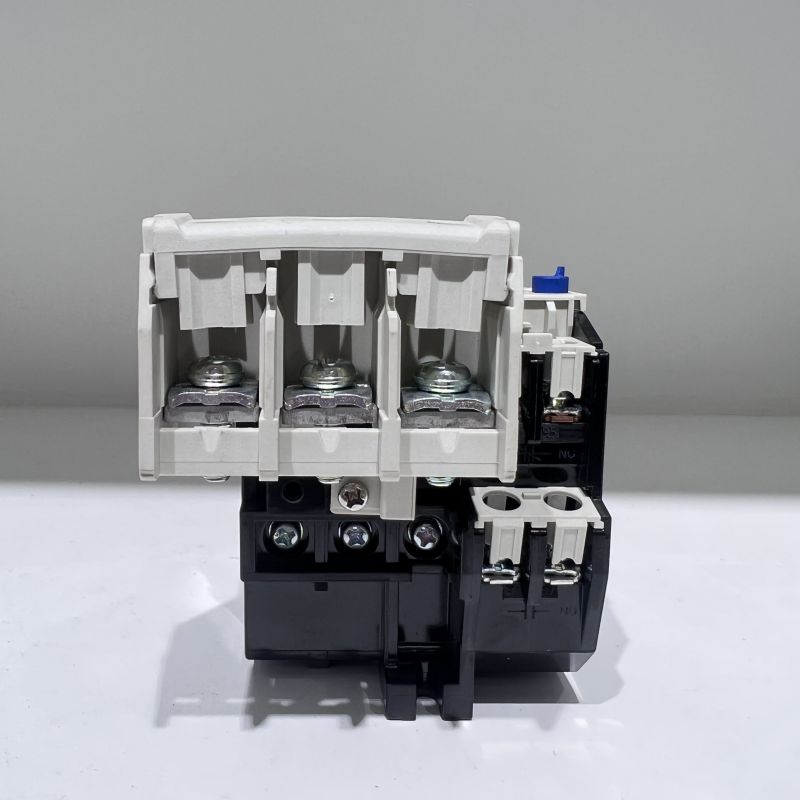

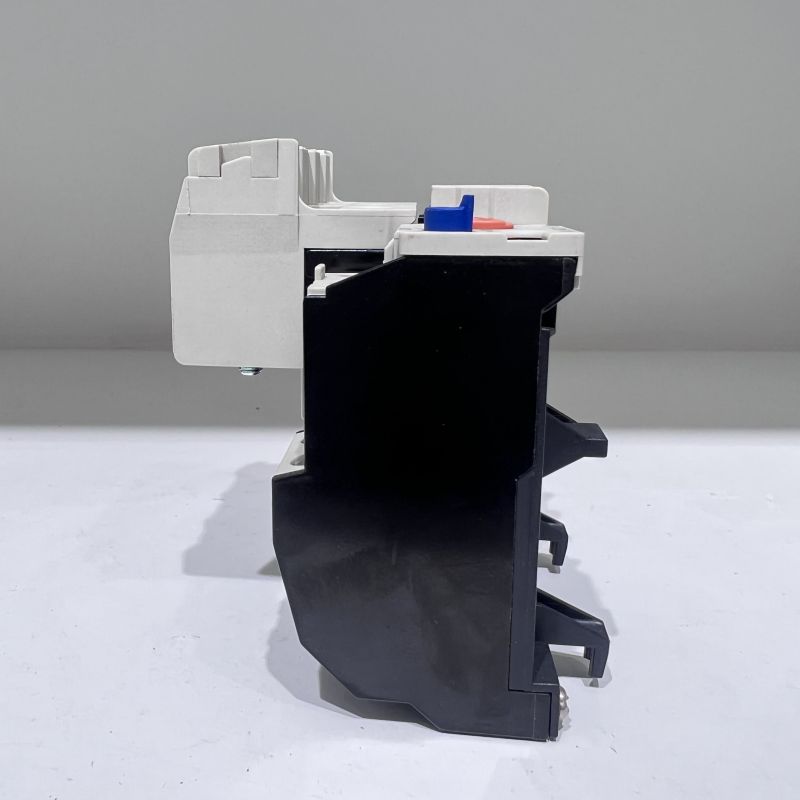

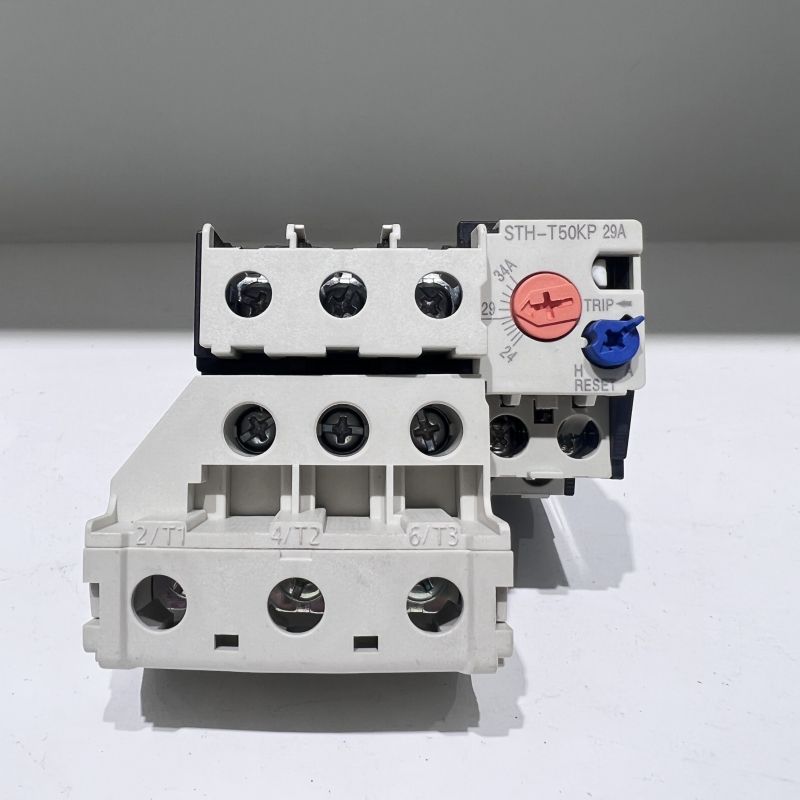

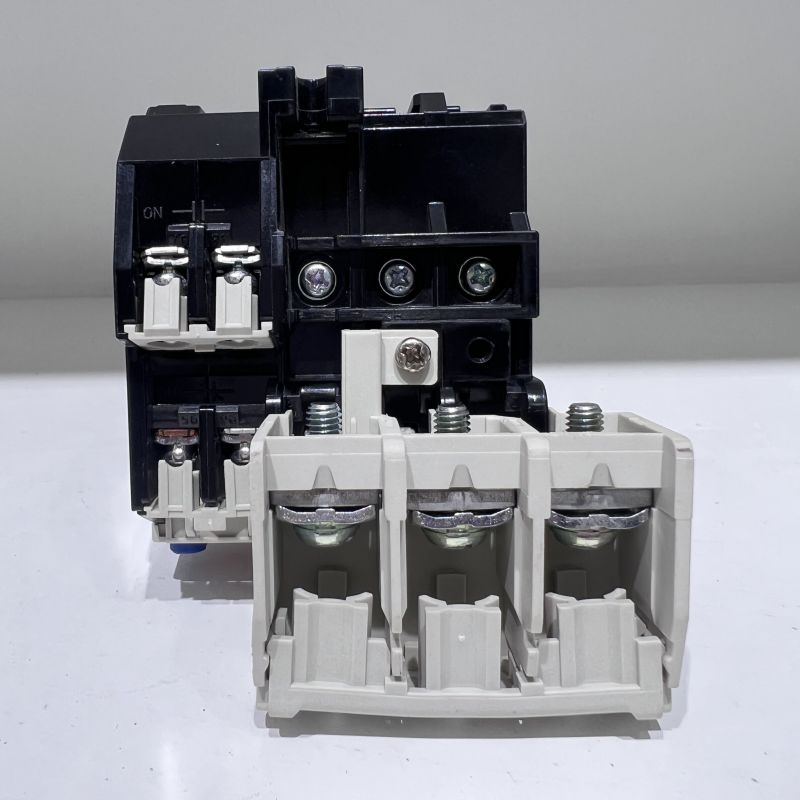

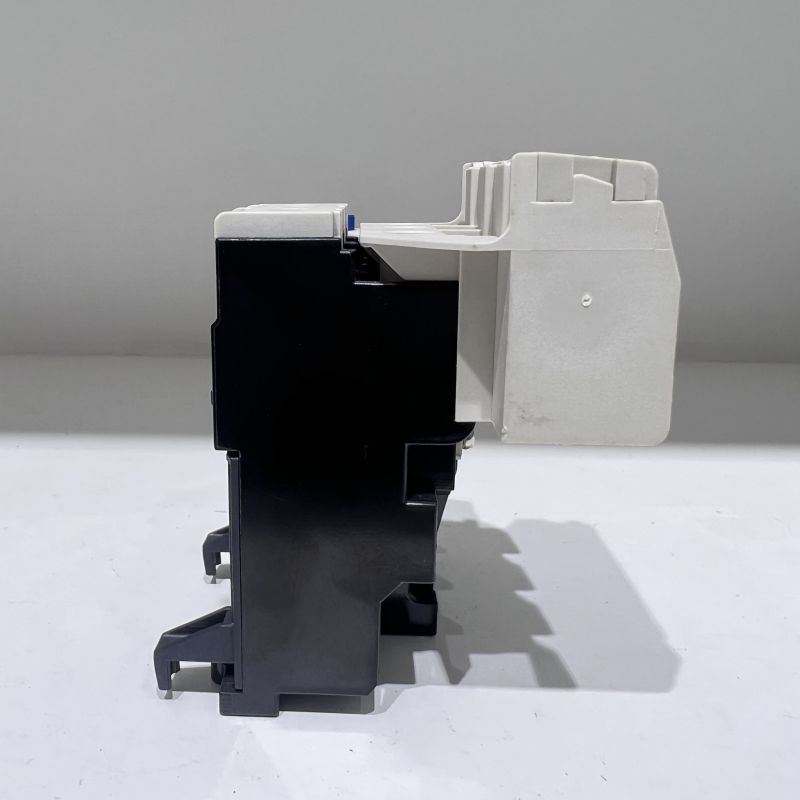

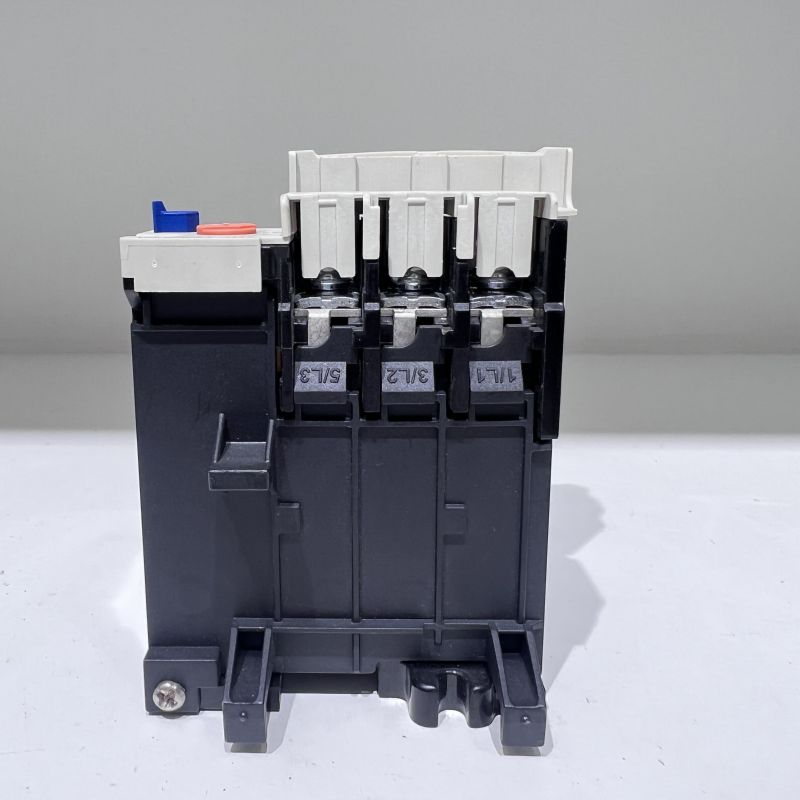

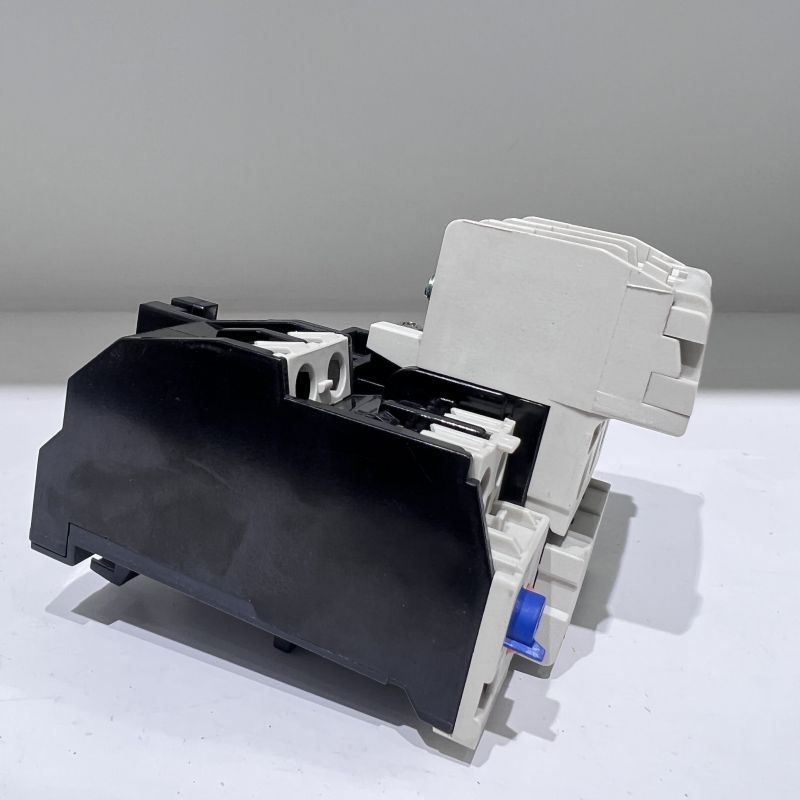

Rơle nhiệt TH-T50KP để bảo vệ động cơ

Model:STH-T50KP

Rơle nhiệt bảo vệ động cơ TH-T50KP chất lượng cao của nhà máy SPX được sản xuất tại Trung Quốc, đây là thiết bị bảo vệ có thể điều chỉnh, hiệu suất cao được thiết kế dành riêng cho động cơ không đồng bộ ba pha từ trung bình đến lớn. Nó cung cấp khả năng bảo vệ quá tải ngược thời gian đáng tin cậy và tùy chỉnh cho động cơ trong khuôn khổ dòng điện rộng hơn (dòng T50) thông qua việc điều chỉnh dòng điện liên tục chính xác, cơ chế bảo vệ lỗi pha nâng cao và khả năng chịu đựng môi trường tuyệt vời. Giá trị cốt lõi của nó nằm ở việc giải quyết các vấn đề vận hành ổn định và khớp chính xác trong bảo vệ động cơ trong các điều kiện làm việc phức tạp, ứng dụng tải nặng và môi trường khắc nghiệt. Nó là xương sống của hệ thống bảo vệ động cơ công nghiệp giúp cân bằng tính linh hoạt, độ tin cậy và tính chuyên nghiệp.

Gửi yêu cầu

Mô tả Sản phẩm

Đối với động cơ ba pha dẫn động lõi của dây chuyền sản xuất, quạt lớn hoặc trạm bơm công suất lớn, cài đặt bảo vệ phổ quát thường không hiệu quả. Rơle nhiệt TH-T50KP chất lượng cao SPX để bảo vệ động cơ là một trung tâm bảo vệ cấp độ chuyên nghiệp được thiết kế để giải quyết những thách thức như vậy. Nó thoát khỏi tư duy bảo vệ thông số kỹ thuật cố định và cung cấp nền tảng bảo vệ có phạm vi rộng, có thể điều chỉnh tinh vi. Các kỹ sư có thể thiết lập các thông số bảo vệ được cá nhân hóa nhất cho từng động cơ dựa trên "dấu vân tay" duy nhất của nó (dòng điện định mức, đặc tính khởi động, điều kiện môi trường), giống như hiệu chỉnh các dụng cụ chính xác. Ý tưởng thiết kế này biến nó từ một "bộ phản hồi lỗi" thụ động thành một "bộ điều hợp vận hành" chủ động khi bảo vệ các động cơ cỡ trung bình trở lên.
Rơle nhiệt bảo vệ động cơ TH-T50KP hiện có sẵn dựa trên khung T50 và phạm vi dòng điện có thể điều chỉnh của nó bao gồm phạm vi rộng hơn ở các phân đoạn dòng điện trung bình và cao, cho phép người dùng cài đặt liên tục và chính xác trong phạm vi rộng (chẳng hạn như bằng cách thay thế bộ phận nhiệt hoặc điều chỉnh núm) theo dòng điện trên bảng tên động cơ, đạt được hiệu quả chi phí cao và cấu hình linh hoạt "một máy, nhiều mục đích sử dụng".
Để đối phó với tác hại lớn hơn do hoạt động mất pha của động cơ cỡ trung bình, Rơle nhiệt TH-T50KP để bảo vệ động cơ áp dụng cơ chế khuếch đại vi sai được tối ưu hóa bên trong, cơ chế này cực kỳ nhạy cảm với sự mất cân bằng dòng điện ba pha và có thể tăng tốc đáng kể phản ứng vấp ngã, giúp bảo vệ mất pha nhanh hơn cho động cơ.
Dải lưỡng kim bù nhiệt độ hiệu suất cao được tích hợp có thể chống lại hiệu quả tác động của sự thay đổi nhiệt độ môi trường đến các đặc tính bảo vệ, đảm bảo rằng đường cong tác động bảo vệ vẫn ổn định và nhất quán bất kể ở môi trường xưởng ngoài trời lạnh hay nhiệt độ cao, tránh hoạt động sai theo mùa hoặc từ chối di chuyển.
Được trang bị các nút/núm đặt lại thủ công lớn và nổi bật, biển báo hành trình và cửa sổ quan sát hành động, nó có thể nhanh chóng xác định trạng thái làm việc ngay cả trong các tủ phân phối phức tạp.
Thông thường, nhiều tiếp điểm phụ thường mở và thường đóng độc lập được cung cấp. Ngoài việc điều khiển ngắt mạch, tín hiệu lỗi và trạng thái vận hành có thể được tích hợp liền mạch vào PLC hoặc hệ thống giám sát từ xa để đạt được sự tích hợp giữa bảo vệ và giám sát.

Ứng dụng

Bảo vệ quá tải và mất pha cho máy bơm nước lớn, quạt, máy nén khí và động cơ truyền động băng tải.
Các thiết bị như máy trộn, máy nghiền, máy đùn, v.v. khởi động với tải nặng hoặc dao động tải lớn.
Rơle nhiệt TH-T50KP để bảo vệ động cơ được sử dụng làm bảo vệ động cơ cho các trạm bơm xử lý nước, quạt tháp giải nhiệt và máy chủ hệ thống HVAC lớn.

Rơ-le nhiệt STH-T50 phù hợp với Công tắc tơ AC S-M20/25.

Khung(A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Công tắc tơ AC Suitabie	S-M10/12		S-M20/25				S-M35/50
Cấu trúc liên hệ phụ trợ	Trả lại thủ công hoặc tự động
Điều chỉnh phạm vi lựa chọn (A)	Chọn (A)	Điều chỉnh phạm vi (A)	Chọn (A)		Điều chỉnh phạm vi (A)		Chọn (A)	Điều chỉnh phạm vi (A)
	0,24A	0,2 ~ 0,32	1,3A		1 ~ 1,6		29	24~34
	0,35A	0,28 ~ 0,42	1,7A		1,4 ~ 2,0		35	30~40
	0,5A	0,4 ~ 0,6	2.1A		1,7 ~ 2,5		42	34~50
	0,7A	0,55 ~ 0,85	2,5A		2~3
	0,9A	0,7 ~ 1,1	3,6A		2,8 ~ 4,4
	1,3A	1 ~ 1,6	5A		4~6
	1,7A	1,4 ~ 2,0	6,6A		5,2 ~ 8
	2.1A	1,7 ~ 2,5	9A		7~11
	2,5A	2~3	11A		9~13
	3,6A	2,8 ~ 4,4	15A		12~18
	5A	4~6	19A		16~22
	6,6A	5,2 ~ 8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
Cấu trúc liên hệ phụ trợ	1a1b(1NO+1NC)
Kích thước phác thảo và cài đặt



	Kiểu		L	W	H	φD
	TH-T25		63	51	81	4.5
